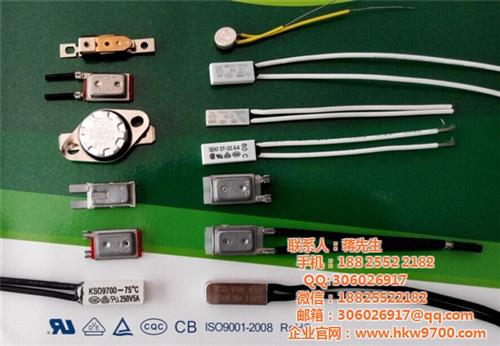

突跳式温控开关动作原理

KSD低温 突跳式温控开关是一种将定温后的双金属圓片作为热敏感反应组 件，

～当产品主件温度增高时所产生的热量传递到双金属圓片上， 达到动作温度设定时迅速动作，通过机构作用使触点断开或闭合；

～当温度下降到复位温度设定时，双金属圓片迅速恢复原状，使触点闭合或断开，达到接通或断开电路的目的，从而控制电路。

二． 突跳式温控开关主要特点

工作温度固定、动作可靠干脆、不拉弧、使用寿命长、性能可靠、不受无线干扰、结构精密、功能齐全。

三． 突跳式温控开关应用范围

主要应用于电路需随温度变化而自动通、断的场合，使器具温度

控制在一恒定温度范围内。

1．家电类

饮水机、电热开水瓶、咖啡炉、滴漏式咖啡机、家用暖水

袋、热水器；微波炉、电烤箱、电烤盘、电炸锅、多士炉、

电饭堡、三明治烤炉、豆浆机；消毒柜、洗碗机、干衣机、

洗衣机、电暖扇、电暖器、电热器、煎药壶、电吹风、电熨

斗、吸尘器、锅炉、壁炉等．．

2．办公设备

覆被机、热熔机、激光打印机．．．

3．汽车类

过热保护、座位加热器．．．

等电器及电机之各类电热器具中作温度控制及过热保护组件使用。

四．控制方式

1．自动复位：随温度的变化升高或降低，内部触点自动断开、自动闭合。

2．手动复位：当温度升高时，触点会自动断开；当控制器温度冷却后，必须通过手动按扭才能使触点复位而再次闭合。

3．一次性動作：

4．自動及手動一体：

惠州华恺威温度开关为您提供专业的过热保护器和电流保护器，综合解决方案！

17AMI系列热保护器/马达保护器技术规格书

AC

PTC

R

17AMI THERMOSTAT ON

AC

PTC

R

17AMI THERMOSTAT OFF

1、17AMI热保护器与PTC/电阻丝R形成并联电路，当负载正常工作时，PTC和R不产生高温，17AMI热保护器保持常通。

2、当负载异常工作电流增大时，发热丝R能迅速发热传导17AMI保护器迅速断开，PTC发热产生高温，并在不断电状态下，持续保持17AMI热保护器常断电，以至保护负载不工作起到保护作用。

3、当切断电源后，PTC停止发热，17AMI热保护器回复接通

状态后，负载继续正常工作。4、在17AMI热保护器基础上加发热丝R，能让负载通过电流

过大时发热丝迅速产生高温发热，补偿到17AMI热保护器上，具有反应快，时间短的优点。

1.17AMI thermal prot ctor and PTC/Resistor R develop into parall l circuit,the PTC/R temperature will be not inc as d und r normal work load,17AMI thermal protector under normal open status.

2.When work load unno mal(current or temperature increas d),r sisitor R will generate heat

immedia ly and 17AMI thermal protector will open corre pondly,PTC generate heat and keep ciruit clo ed,keep the 17AMI thermal protector under

normal open,then the appliance will be not work and protected.

3.After cut off circuit,PTC stop generate heat,17AMI thermal protector back to close status,the appliance could be work normally. 4.Based on 17AMI thermal protector the Resistor R is added and this provide the function of Resistor R generate heat immediately when current load is increased,this process will compensate the thermal protector and provide this type thermal protector with priority of quick response and short time .

四、17AMI系列热保护器/马达保护型号编码说明：

17AMI series thermal/motor protector model numbering system :

 17AMI 产品型号名称 17AMI     温度代码XXXA5   XXXB5温度公差

温控器原理

有机械式的和电子式的，机械式的采用两层热膨胀系数不同金属压在一起，温度改变时，他的弯曲度会发生改变，当弯曲到某个程度时，接通（或断开）回路，使得制冷（或加热）设备工作。电子式的通过热电偶、铂电阻等温度传感装置，把温度信号变换成电信号，通过单片机、PLC等电路控制继电器使得加热（或制冷）设备工作（或停止）。还有温度计型的,温度到就会有触点和温控接通（由空侣网暖通专家提供）
