屏蔽通风板,蜂窝波导屏蔽窗

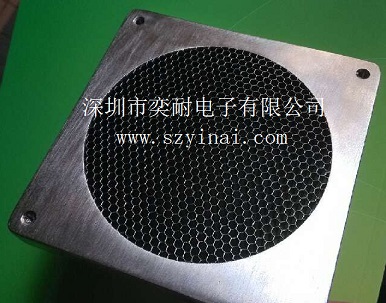

铝制蜂窝式通风板
标准铝制蜂窝通风板由装配在挤压成型的铝框中的铝蜂窝构成。“波导”型结构的蜂窝具有很高的EMI屏效和良好的通风性。
标准蜂窝孔经为3.2mm，深度为12.7mm，镀锡或镀镍可以提高屏效和耐环境效果。双层铝制蜂窝通风板是两层平行铝蜂窝装配
在挤压成型的铝框中制成的。每一层蜂窝互成90°取向，每层的3蜂窝孔径和厚度为.2mmX6.35mm，总厚度为12.7mm，镀一层
铬酸盐可用来进行环境保护，故双层铝制蜂窝板不需要镀锡或镍来提高效果。
缺点：物理强度较差。
|
单层铝通风板 |
磁场 |
电场 |
平面波 |
双层铝 通风板 |
磁场 |
电场 |
平面波 |
磁场 |
|
|
100KHz |
10MHz |
1GHz |
10GHz |
100KHz |
10MHz |
1GHz |
100KHz |
||
|
镀层 |
dB |
dB |
dB |
dB |
镀层 |
dB |
dB |
dB |
dB |
|
铬酸盐 |
40 |
80 |
60 |
40 |
铬酸盐 |
65 |
110 |
95 |
85 |
|
镉 |
75 |
125 |
105 |
85 |
|||||
|
锡 |
70 |
125 |
105 |
85 |
|||||
|
镍 |
80 |
135 |
115 |
95 |
|||||
订货说明：
形状、尺寸、结构、边框用电磁屏蔽衬垫、边框上定位孔的距离和数量、安装方式、镀层要求客户可根据具体需要来提供图纸，我们可据设计的图纸进行生产。
钢制、铜制蜂窝式通风板
钢制蜂窝通风板比铝制蜂窝通风板的物理强度高，一般用在军用的、要求高EMI性的场合。标准的蜂窝孔径为3.2mm，
深度为12.7mm。表层可镀锡、镍、镉等来进行环境保护。如设备在野外恶劣的烟雾环境中工作，则需选用黄铜蜂窝通风板。
|
钢制、铜制蜂窝式通风板 |
磁场 |
电场 |
平面波 |
|
|
100KHz |
10MHz |
1GHz |
10GHz |
|
|
镀层 |
dB |
dB |
dB |
dB |
|
镀锡 |
85 |
135 |
115 |
110 |
订货说明：
形状、尺寸、结构、材质、边框是否用电磁屏蔽衬垫、边框上定位孔的距离和数量、安装方式、镀层要求客户可根据具体需要来提供图纸，我们可据设计的图纸进行生产。
