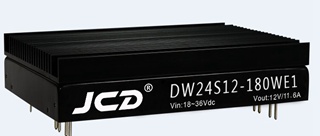

<h1>180Wdc/dc电源模块</h1>
模块电源广泛用于交换设备、接入设备、移动通讯、微波通讯以及光传输、路由器等通信领域和汽车电子、航空航天等。由于采用模块组建电源系统具有设计周期短、可靠性高、系统升级容易等特点，模块电源的应用越来越广泛。尤其近几年由于数据业务的飞速发展和分布式供电系统的不断推广，模块电源的增幅已经超出了一次电源。随着半导体工艺、封装技术和高频软开关的大量使用，模块电源功率密度越来越大，转换效率越来越高，应用也越来越简单。 【嘉创达科技http://jcddy1.jdzj.com】
模块电源发展趋势
2009到2016年块电源全球市场预测为由30亿美元增加到50亿美元，主要的市场增长点为数据通讯，其中5V输出所占的比例从30%(1999)下降到11%(2004年)。模块电源的发展以下几个动向值得注意：
1)高功率密度、低压输出(低于3.3V)、快速动态响应的需求推动模块电源的发展。
2)非隔离式DC-DC变换器(包括VRM)比隔离式增长速度更快。
3)分布式电源比集中式电源发展快，但集中式供电系统仍将存在。
4)标准设计的DC-DC变换器所占的比重将增大。
5)模块电源的设计日趋标准化，控制电路倾向于采用数字控制方式。
模块电源关键技术
目前国内市场使用模块电源的主要供应商为VICOR、ASTEC、LAMBDA、ERICCSON以及爱浦。为实现高功率密度，在电路上，早期采用准谐振和多谐振技术，但这一技术器件应力高，且为调频控制，不利于磁性器件的优化。后来这一技术发展为高频软开关和同步整流。由于采用零电压和零电流开关，大大降低了器件的开关损耗，同时由于器件的发展，使模块的开关频率大为提高，一般PWM可达500kHz以上。大大降低了磁性器件的体积，提高了功率密度。
电路拓扑发展趋势
DC-DC电源模块电路拓扑的主要发展趋势如下：
高频化：为缩小开关变换器的体积，提高其功率密度，并改善动态响应，小功率DC-DC变换器开关频率将由现在的200-500kHz提高到1MHz以上，但高频化又会产生新的问题，如：开关损耗以及无源元件的损耗增大，高频寄生参数以及高频EMI的问题等。
软开关：为提高效率采用各种软开关技术，包括无源无损(吸收网络)软开关技术，有源软开关技术，如：ZVS/ZCS谐振、准谐振、恒频零开关技术等，减小开关损耗以及开关应力，以实现高效率的高频化。如美国VICOR公司开发的DC-DC高频软开关变换器，48/600W输出，效率为90%，功率密度120W/in3，日本LAMBDA公司采用有源箝位ZVS-PWM正反激组合变换以及同步整流技术，可使DC-DC变换模块的效率达90%。 【嘉创达科技http://jcddy1.jdzj.com】
低压输出：例如现代微处理器的VRM电压将为1.1-1.8V，便携式电子设备的DC-DC变换器输出电压为1.2V，特点是负载变化大，多数情况下工作低于备用模式，长期轻载运行。要求DC-DC变换器具有如下特征：a)负载变化的整个范围内效率高。b)输出电压低(CMOS电路的损耗与电压的平方成正比，供电电压低，则电路损耗小)。c)功率密度高。这种模块采用集成芯片的封装形式。
