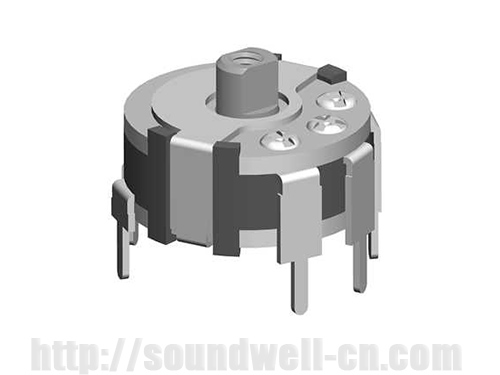

广东升威电子生产的旋钮操作可调电位器RC1003应用于耳机 收音机电位器
| 可调电位器型号： | RC1003 |
| 可调电位器名称： | 旋钮操作型旋转电位器 |
| 可调电位器主要规格: |
外形尺寸：∮10mm； |
| 可调电位器产品特点： |
体积小，轴柄可锁附旋钮操作，节省了整机空间。 |
| 可调电位器应用领域： |
该产品目前主要适用于耳机、收录机、小型音响及其它电子设备上，主要 功能为调节音量、调频等。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational torque 旋转力矩 ：5~100gf.cm
2、 Total mechanical rotation全回转角度：230°±10°
3、 Shafte stop strength 止档强度：1Kgf
4、 Shaft Wobble 柄摆动 ：0.6mm 以下
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 ：100K?±20%
2、Resistance Taper 电阻特性曲线 ：B
3、Power rating 额定功率 : 0.05W
4、Insulation Resistance 绝缘电阻：20 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐电压：1 Minute at AC100V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用寿命 5000 cycles Min
Note:In
this catalog,if some parame ters lr drawings are different from the
"Approvalsheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
