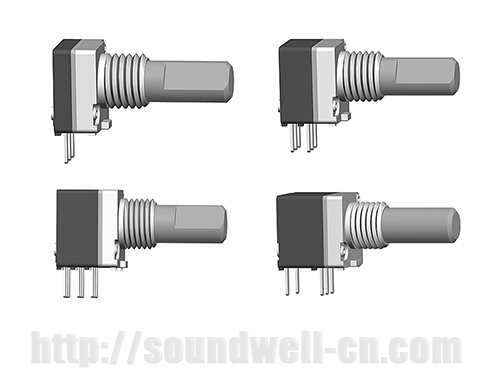

广东升威电子生产的带开关电位器RA08应用于对讲机可调电位器
| 带开关电位器型号： | RA08 |
| 带开关电位器名称： | 金属轴旋转型电位器 |
| 带开关电位器主要规格: |
外形尺寸：7.8mm 旋转角度：300°±10° 旋转力矩：10～100gf.cm 旋转杂音：≤100mV 额定功率：≤0.05W 最高使用电压：AC 50V/DC 20V； 工作温度： －10℃ ～60℃； 旋转寿命：10，000次以上； |
| 带开关电位器产品特点： | 产品体积小，密封性好，性能稳定，可以附带旋转开关，轴心形状及长度可选择。 |
| 带开关电位器应用领域： | 该产品适用于对讲机、小型音响、小型收音机及其它电子产品上，主要起音量调节、调频、电压调节，旋转开关起电源通断功能。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational Torque 旋转力矩 ：10~100gf.cm
2、Total Rotational Angle 旋转角度：300°±10°
3、Switch Working Angle开关工作角度：50°±5°
4、Switch Action Torque开关力矩：50~200gf.cm
5、Shaft Stop Strength 止档强度：≥3.5Kgf.cm
6、Shaft Wobble (mm p-p) 轴摆动 ：Within(0.7xL/20)mm p-p
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 电阻特性曲线 ：A\B\C
3、Rating Power 额定功率：0.05W
4、Max. Operating Voltage 最大工作电压 ：50V AC/20V DC
5、Residual Resistance残留电阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 绝缘电阻：100M? 1 Minute at DC 250V
7、Dielectric Voltage 耐电压：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命：10,000 cycles Min
2、Switch Life开关寿命：10,000 cycles Min
Note:In
this catalog,if some parame ters lr drawings are different from the
"Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
