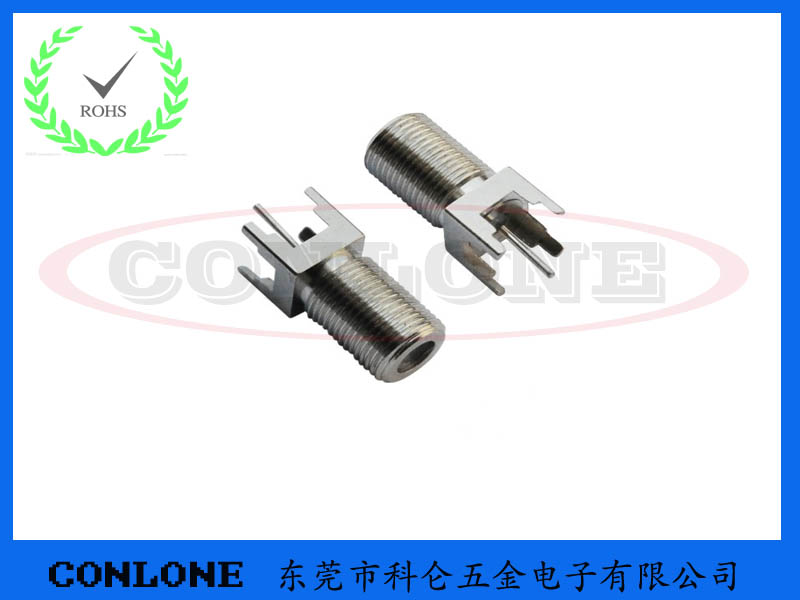

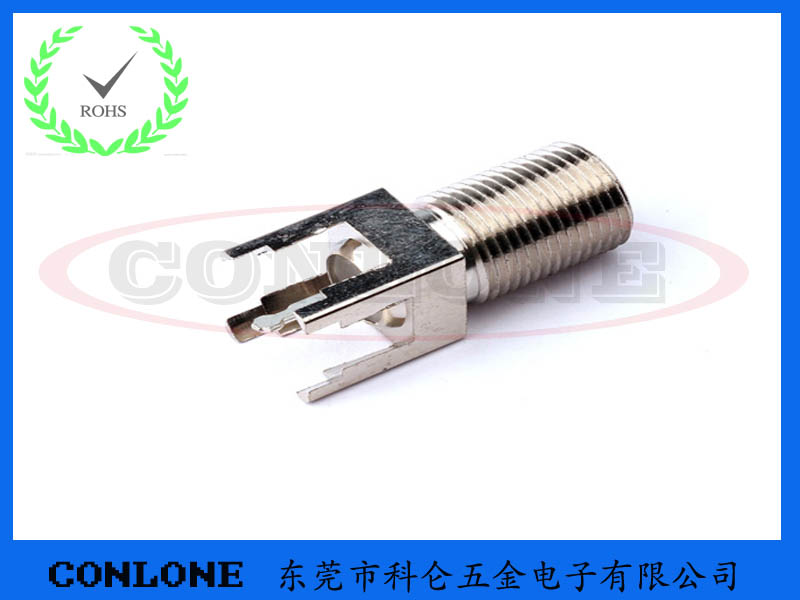

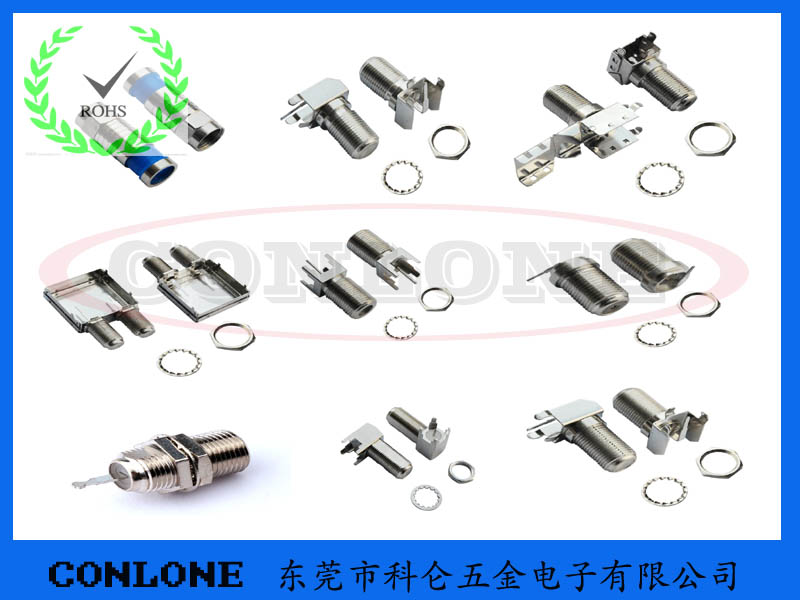

F型连接器典型用于75Ω电缆分配系统，特别是CATV，广播电视网络，它既可用于有阻抗匹配要求的场合，也可用于非匹配场合。其特点是螺纹连接、插合方便、价格适宜。
F type joining devices use for 75 Ω cable assign system, especially CATV, broadcast television network, It can already be used for having impedance to mate the occasion required, can be used in not mating the occasion too. It is joined, inserts helping jointly that its characteristic is whorl , the price is suitable.
主要技术特性 TECHNICAL CHARACTERISTICS
温度范围 Temp.range -40～+60°C
振 动 Vibration 100m/s2 (10～500Hz)
特性阻抗 Impedance 75Ω
频率范围 Frequency Range DC～1GHz
工作电压 Working Voltage 170V max (有效值)
耐 压 Withstand Voltage 500V rms (海平面有效值)
接触电阻 Contact resistance
内导体之间 Center Contact ≤ 10 mΩ
外导体之间 Outer Contact ≤ 5 mΩ
绝缘电阻 Insulation resistance ≥ 1000 MΩ
电压驻波比 VSWR 直式 Straight ≤ 1.20
弯式 Right angle ≤ 1.30
耐用性 Durability(mating) ≥500次（cycles）
射频同轴连接器是对用于射频同轴馈线系统的连接器的通称，该连接器供通信和电子设备及类似电子设备所配用射频传输线中连接射频同轴电缆。或同轴与微带，同轴与波导之间的连接。它的插头部分常装在电缆端头，插座部分常安装在设备固定单元上，也常用于两根射频电缆之间的连接。射频同轴连接器亦称RF连接器。“R”是RADOI（射频）的第一个字母，“F”是FREQUENCY（频率）的第一个字母。
