TP4054  是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得TP4054  成为便携式应用的理想选择。TP4054  可以适合USB    电源和适配器电源工作。由于采用了内部PMOSFET  架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值  1/10  时，TP4054  将自动终止充电循环。

        当输入电压  （交流适配器或USB    电源）被拿掉时，TP4054    自动进入一个低电流状态，将电池漏电

流降至2uA  以下。也可将TP4054  置于停机模式，以而将供电电流降至45uA。TP4054  的其他特点包括充电电流

监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。





特点

·高达800mA  的可编程充电电流；

·无需MOSFET、检测电阻器或隔离二极管；

·用于单节锂离子电池、采用SOT23-5  封装的完整线性充电器；

·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；

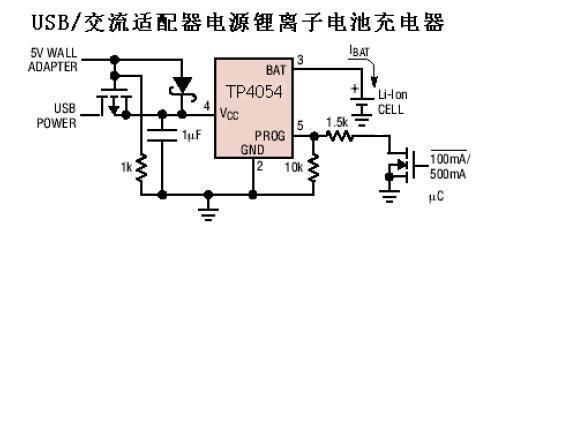

·直接从USB  端口给单节锂离子电池充电；

·精度达到±1%的  4.2V  预设充电电压；

·用于电池电量检测的充电电流监控器输出；

·自动再充电；

·充电状态输出引脚；

·C/10  充电终止；

·待机模式下的供电电流为45uA；

·2.9V涓流充电器件版本；

·软启动限制了浪涌电流；

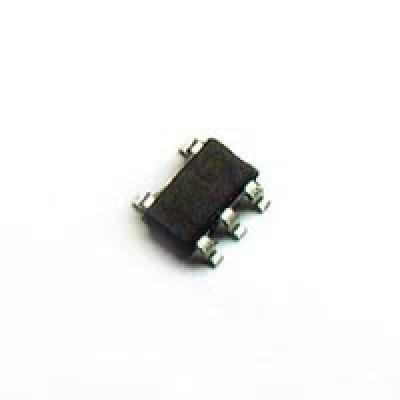

·采用5  引脚SOT-23  封装。
