概述
碗头挂板作为电网建设中重要的连接金具，主要用于连接悬垂线夹与绝缘子串，与其他配件配合起到连接导线和绝缘的作用
通用设计型号
规格型号
主要尺寸(mm)
标称破坏
载荷(kN)
参考重量
（KG)
φ
b
H
A
B

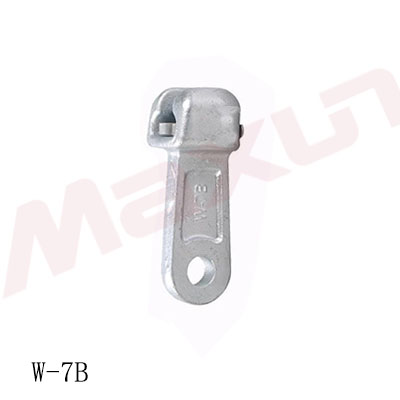

W-7A
20
16
70
34.5
19.2
70
0.8
W-7B
20
16
115
34.5
19.2
70
0.92
W1-10
20
18
85
34.5
19.2
100
0.9
W1-12
24
20
85
34.5
19.2
120
1.3
W-30
39
32
110
51
27.5
300
3.5
W-0770
20
16
70
34.5
19.2
70
0.8
W-07115
20
16
115
34.5
19.2
70
1
W-1085
20
16
85
34.5
19.2
100
1.1
W-1290
24
16
90
34.5
19.2
120
1.6
W-1695
26
18
95
42.5
23
160
1.9
W-32110
33
28
110
51
27.5
320
4.2
| 通用设计型号 | 规格型号 | 主要尺寸(mm) |
标称破坏 载荷(kN) |
参考重量 （KG) |
||||
| C | H | M | A | B | ||||
| WS-7 | 20 | 70 | 16 | 34.5 | 19.2 | 70 | 0.97 | |
| WS-10 | 20 | 85 | 18 | 34.5 | 19.2 | 100 | 1.7 | |
| WS-12 | 24 | 85 | 22 | 34.5 | 19.2 | 120 | 3.81 | |
| WS-16 | 26 | 95 | 24 | 42.5 | 23 | 160 | 2.6 | |
| WS-21 | 30 | 100 | 27 | 51 | 27.5 | 210 | 4.3 | |
| WS-20D | 30 | 100 | 27 | 42.5 | 23 | 200 | 4.3 | |
| WS-30 | 36 | 110 | 36 | 51 | 27.5 | 320 | 5.7 | |
| WS-0770 | 20 | 70 | 16 | 34.5 | 19.2 | 70 | 0.97 | |
| WS-1085 | 20 | 85 | 18 | 34.5 | 19.2 | 100 | 1.7 | |
| WS-1290 | 20 | 90 | 22 | 34.5 | 19.2 | 120 | 1.7 | |
| WS-1695 | 22 | 95 | 24 | 42.5 | 23 | 160 | 2.6 | |
| WS-21100 | 24 | 100 | 24 | 42.5 | 23 | 210 | 3.8 | |
| WS-25100 | 28 | 100 | 27 | 51 | 27.5 | 250 | 4.3 | |
| WS-32110 | 32 | 110 | 30 | 51 | 27.5 | 320 | 5.7 | |
