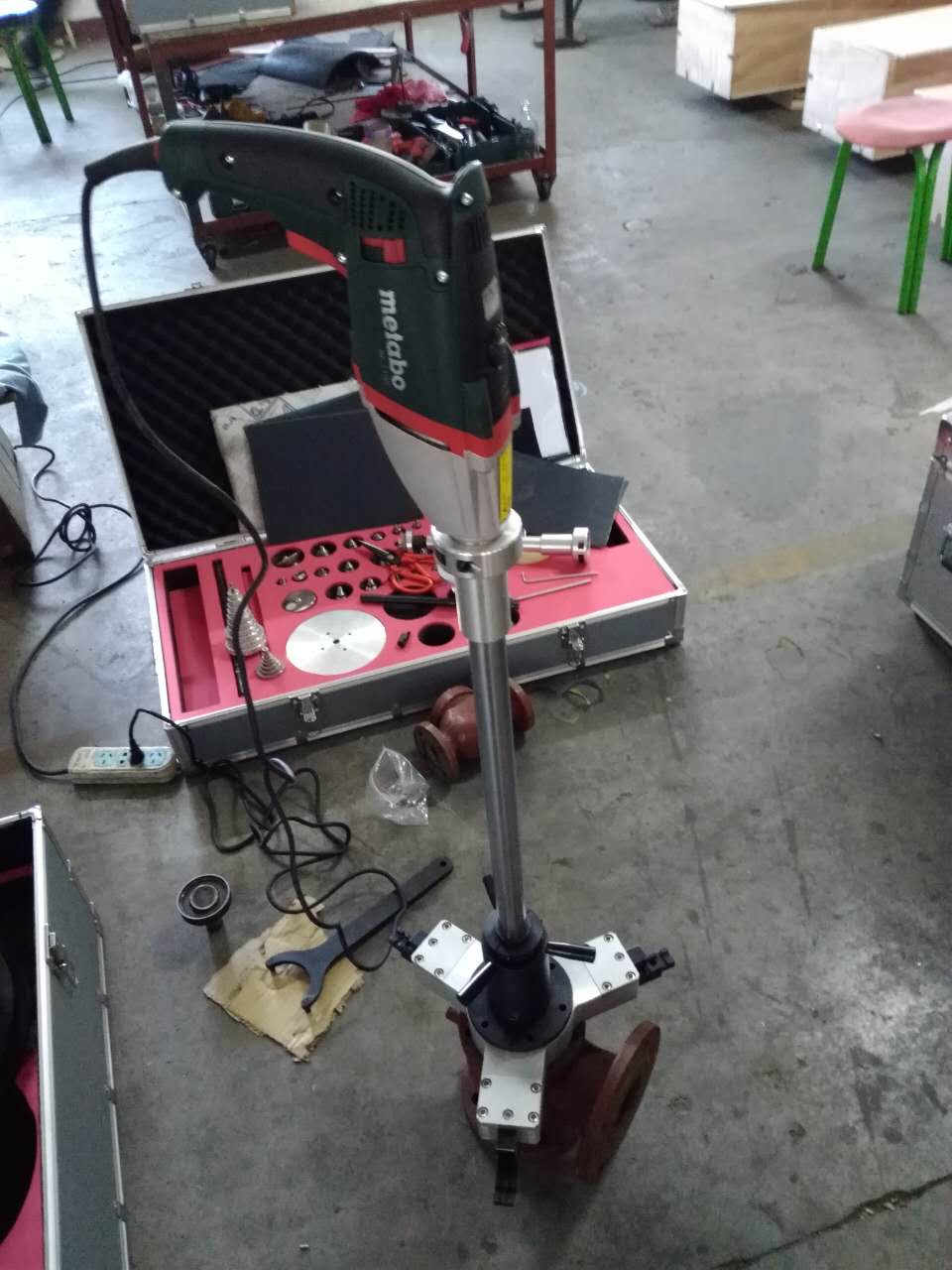

阀门在线检修设备,电动阀门研磨机M-200
阀门在线检修设备,电动阀门研磨机M-200产品概述
阀门在线检修设备,电动阀门研磨机M-200是我公司为适应现场维修阀门、降低劳动强度、提高劳动效率、替代进口产品、降低维修费用而开发的又一代新产品。产品广泛适用于石油、化工、钢厂、发电厂等行业。具有以下特点：
1、 体积小、重量轻、携带方便。
2 、安装简单。产品为组合式结构、易拆易装。
3 、操作简单。
4 、研磨效率高，密封面质量好。
5 、适用于复杂环境下的现场维修，在现场维修时省去
了阀门的拆装工作。
二、阀门在线检修设备,电动阀门研磨机M-200技术参数
（1）电源参数：220V/50Hz。
（2）电机功率：1300W。
（3）适用阀门类型：平面截止阀阀座，安全阀阀座。
（4）研磨范围：φ90mm –φ275mm。
（5）探深：≤450mm。
三、阀门在线检修设备,电动阀门研磨机M-200操作说明
1、 DN80（含DN80）以上阀门用三爪机架组件固定研磨。
（1）根据不同的阀门大小调节好涨块的位置，然后将探臂组件插入三爪机架内孔中。选择合适的研磨头并贴好或压好砂纸，再将研磨头用螺母固定牢固。
（2）将三爪机架组件连同探臂组件一同放入阀门，用专用板手将机架组件涨紧到阀门上。然后将压紧手轮顺时针旋转到头，再将探臂组件提起到离阀门密封面2-5mm，然后用内六角扳手将锁紧块锁紧。
（3）将电机装在电机座上并锁紧，接通电源。点动电机试运转，确认无异常后，将压紧手轮逆时针旋转使磨头接触到密封面后，继续逆时针旋转压紧手轮使研磨头压至合适压力后开始研磨，直至研磨完成。
（4）研磨过程中如需换砂纸时，应先停机，然后顺时针旋转压紧手轮使磨头离开密封面。用专用板手松开三爪机架，连同传动组件一同取下，更换砂纸。更换完成将三爪机架连同传动组件一同涨紧到阀门上，同上步骤研磨。
注：A）平面截止阀研磨组件用于研磨平面截止阀阀体。
B）锥面截止阀研磨组件用于研磨锥面截止阀阀座，应与磨头拨转座一同使用。
C）φ175以上平面研磨头安装前应先将大平面研磨头连接件安装到研磨头上，再一同安装到平面截止阀研磨组件上。
阀门在线检修设备,电动阀门研磨机M-200研磨工艺
1. 粗磨：用80#左右的砂纸研磨，以去除沟痕、凹坑、划痕等缺陷。
2. 精磨：用240#左右的砂纸研磨，以去除微小划痕。
3. 抛光：用400#以上的砂纸，以达到抛光密封面的目的。
4. 贴砂纸前，研磨盘上应涂上一层螺栓松动剂并擦干净，这样易换砂纸。
阀门在线检修设备,电动阀门研磨机M-200保养与维护
1. 使用后应认真清洁，并取下研磨砂纸，涂油防尘。
