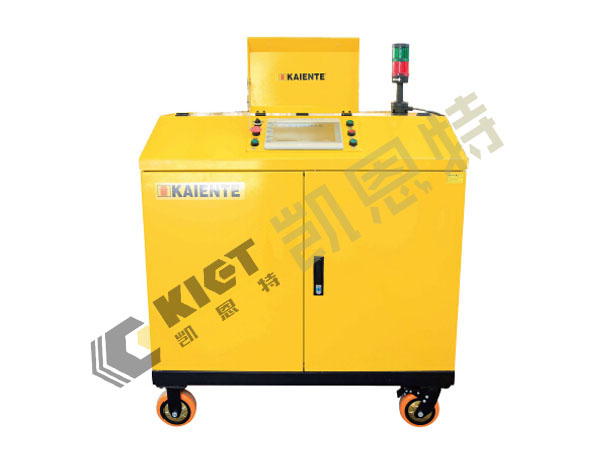

变频控制同步顶升系统原理简述：
由于工件底面不一定平整，为了保证千斤顶负荷一致，在同步顶起工件之前，首先要让千斤顶均匀的接触工件，并以千斤顶均匀接触工件的这一点作为千斤顶同步运行的基准，为此系统中设有一个贴合功能。同步顶升前先启动其功能，千斤顶同时上升，一旦有接触工件，该顶便停止上升，直至各顶全部接触工件为止，然后各顶均匀升压至每顶5Mpa左右（可在工控机中设定贴合压力），这时各顶自动停止，并将该点位置作为同步的零点。
本系统中四套位移检测装置安装在控制点的合适位置，当液压千斤顶移动时，位移传感器就可以实时精确地测定液压千斤顶的负荷，同时还装有一只平衡阀，该阀能保证液压千斤顶升降时都处于进油调速状态，同时平衡阀能可靠保压，保证工件不会自由下滑，使液压千斤顶在停电状态仍能可靠承载。本系统适用于大吨位行程长的千斤顶，其特点顶升速度快。
电子控制系统是实现同步动作的关键。它是基于闭环控制系统理论，将重物移动的位移信号作为受控参数，重物在液压千斤顶受力腔内产生的压强信号作为参考量。通过传感器采集这些信号，将这些信号传输至控制器。控制器接受并处理这些信号。控制器比较运算这些同类信号并和输入的允差值进行比较，当发现某一受控点有超差的可能时，控制器发出信号，让该点的变频器动作，关闭液压油泵，从而限定该点的液压千斤顶上升或下降动作。同样当信号反馈指出该已停止点有滞后现象时，控制器发出信号，让该点的变频器动作，开启液压油泵，让该点的液压千斤顶恢复上升或下降的动作。通过各受控点间的这些经过精确控制的动作，整个同步控制系统达到一种运动中的同步目的。
变频控制同步顶升系统技术参数：
工作电源：AC380V/50Hz，三相五线制。
系统压力：70Mpa。
控制精度：≤±0.2mm。
显示模式：人机界面。
压力传感器：输入DC24V，量程0-70Mpa，输出4-20mA。
位移传感器：量程1000mm，测量精度0.5%，工作电压24VDC，推挽输出。
控制电源：DC24V。
显示精度：1%。
控制模式：变频调速控制。
变频控制同步顶升系统优点：
连续的流量调节控制，使得重载在顶升和降落过程中平稳。
进油调速和重载先降液压回路，不单是顶升时达到高精度同步，在负载下降时可保证高精度同步。
平载阀的过程保护功能，避免了多缸顶升时常见的胀缸事故。
可在两点同步顶升基础上扩展至32点或32点以上的多点同步，最多可至99点。在多点同步工作状态下，除保持多点位置的同步外，并可按用户的要求调节各支点的载荷分布。
精准顶升：与千斤顶完全独立的测力计单元与高精度位移传感器。
同步顶升：力同步和位移同步双控，在不同的阶段自动调用。
安全性：多重液压阀和智能程序确保顶升和数据的安全。
数据真实：多重数据权限管理与：“傻瓜式”操作，确保数据真实性。
可控真实：顶升数据可一次性导入设备数据库，调用数据顶升。
可追溯性：顶升结果自动记录在数据库内，可查阅打印和下载。
