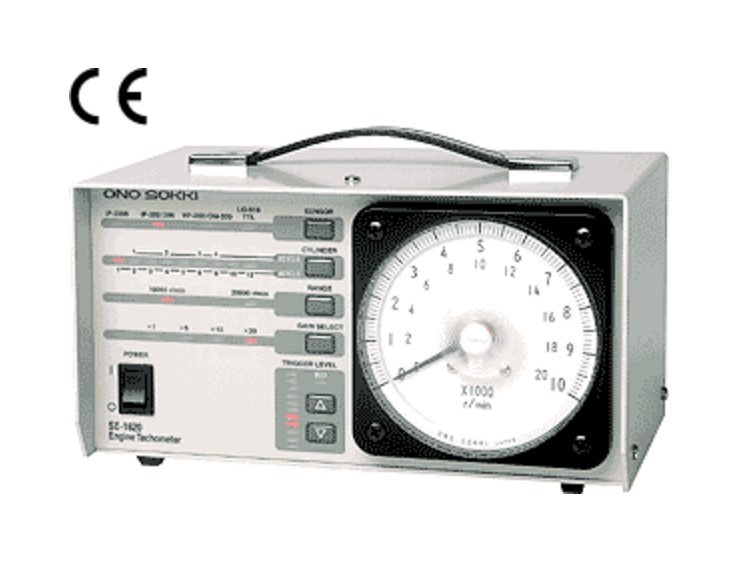

小野SE-1620汽油发动机转速表说明

能对应各式各样的点火脉冲传感器，只要一接上就能测出汽油发动机的转速。量程比前一个型号要宽一倍，达20,000r/min。模拟表头采用2重刻度显示。

输入和输出端以及电源输入都采用隔离屏蔽装置，所以能输出高质量、抗干扰性强、稳定性好的模拟信号和脉冲信号。

SE-1620汽油发动机转速表特点

可测至 20,000 r/min

能对应各种各样发动机的转速传感器，同时也能对应 5 V 系列 ECU 的转速脉冲输入

通过对输入灵敏度的选择和调整，使输入信号根据不同的点火系统和传感器达到醉佳程度

采用100 mm见方的广角表头，视角宽广，便于读取数据

采用直流供电(12 VDC或24VDC)，方便用户进行車載或野外试验

模拟输出及脉冲输出为标准配置

日本小野SE-1620转速表简要规格

输入       适配传感器

IP-292/296 点火脉冲传感器

IP-3000A 点火脉冲传感器

IP-3100点火脉冲传感器

OM-1200/1500 点火脉冲/电机转速传感器

VP-202/1220发动机振动传感器

TTL信号输出LG-9200 光电式传感器

测量对象       汽油发动机

2冲程(单缸、双缸、3缸、4缸)

4冲程(单缸、双缸、3缸、4缸、5缸、6缸、8缸、10缸、12缸)

测量范围

2冲程

单缸、双缸：

500 ～ 20,000 r/min

3缸：     500 ～ 16,000 r/min

4缸：     500 ～ 12,000 r/min

4冲程

1 ～ 5缸：   500 ～ 20,000 r/min

6缸：     500 ～ 16,000 r/min

8缸：     500 ～ 12,000 r/min

10缸：   500 ～ 10,000 r/min

12缸：   500 ～ 8,000 r/min

输入接插件    传感器输入端：BNC插座

TTL电平输入端：6芯插座(R03RB6F、外部供电：12 V / 100 mA)

输入增益选择       有1、5、10、20倍4档供选择

显示       显示器    100 mm见方的广角表头(精度为1.5级)

表盘刻度       0 ～10,000 r/min 和 0 ～20,000 r/min 的两重刻度

模拟输出       输出电压       0 ～ 10 V (0 ～ 10,000 r/min 或 0 ～ 20,000 r/min)

输出电压精度(温度漂移)     零点漂移：± 0.2 % / F.S.(25 ℃)

满量程漂移：± 0.3 % / F.S.(25 ℃)

线性度    小于±0.2 % / F.S.

交流雯波系数       小于250 mVp-p (当转速为500 r/min时)

输出组抗       小于1 Ω (25 ℃)

频率相应       约 20 ms

负载阻抗       大于10 kΩ

脉冲输出       输出波形       矩形波：脉宽约2 ms(输入信号为曲轴每转两圈输出1个脉冲)

输出电压       Hi：约 4.5 V、Lo： 约 0.5 V

负载阻抗       大于50 kΩ

一般仕様       电 源     DC 12 ～ 24 V

消耗电流       约 500 mA (DC12 V時)

使用温度范围       0 ～ +40 ℃

保存温度范围       -10 ～ +60 ℃

重 量     约 1.3 kg

外形尺寸       221 (W) x 116 (H) x 150 (D) mm

附属品    模拟输出信号电缆 (1.9 m)

脉冲输出信号电缆 (1.9 m)

电源电缆 (3.4 m)
