日本U-508皮带张力计UNITTA优霓塔音波式提高皮带寿命

为什么选用日本UNITTA的U-508皮带张力计？

U-508皮带张力计是U-507的升级型号，其传感器能够感知从皮带发出的声波(自然频率)，通过转化声波测量出正确的传动带张力.

由于皮带是通过咬合来传递动力，因此不需要较高的安装张力，如摩擦传动带。过高的张力”会导致皮带寿命下降和噪音，“太低的张力”又会引起齿跳.因此U-508声波式皮带张力计是不二选择，利用皮带张力计正确管理皮带的张力，使其性能达到100%.

U-508张力计的测量原理

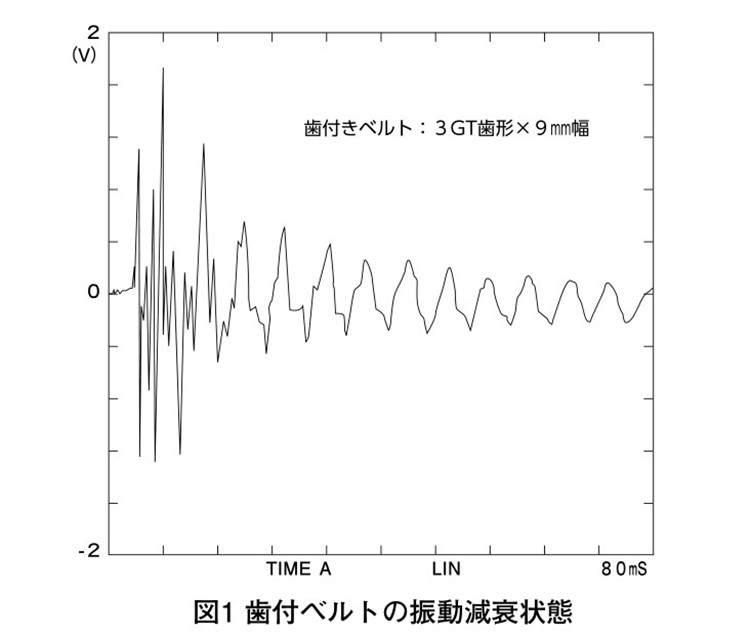

皮带轮之间拉伸的皮带撞击并摇晃，高频成分和影响它以含有成分的不规则波形振动，但是它有自己的常规波形振动。基于这个众所周知的现状，皮带和线的等等会在很短的时间内腐烂，有一个简单的设备来捕获基本波形的周期事实并非如此。但是，振动周长使用微电脑可以开发比较捕获波数的数据处理方法轻松成功捕获波形的循环直接描述。

作为其系统，麦克风中的振动波形，微机处理数据以确定固有频率和转换。要计算皮带张力值，使用测力计上设置的“横向振动型螺纹”。因此，十键测量的跨度长度，输入皮带质量（单位质量×宽度）是必要的。

计算公式“To = 4×M×W×S ²×f ²×10 ^-9”

在这里，

To：张力                                         （N）,

M：单位质量                                     （g/ mm 幅×m長）,

W：皮带宽度或肋（线）本数                       （ mm /R）,

S：测量跨度长度                                  （mm）

F：横向固有频率                                  （Hz）,

这里，与纱线不同，带，线等具有刚性由于其影响，在使用条件下，如果U  -  508测量值大于张力值显示高值。

因此，通过严格的校准测试找到正系数并将其包含在数据输入中可以显示准确的张力值。

在下文中，校准U-508的测量值和实际张力值这是结果的一个例子。

日本UNITTA皮带张力计U - 508的规格参数

张力计本体

选项

电源：（AAA尺寸×2件）建议使用碱性干电池

尺寸：160（高）x 59（宽）x 26（深）

质量：120克

使用和储存温度和湿度范围：-10°C至50°C，80％或更低（无冷凝）

附件

1）灵活的麦克风

·麦克风外径：φ12.5mm

·总长：170毫米

可测量的频带：10 Hz至5000 Hz

2）移动软包

·可存放张力计主体，弯臂式等。

3）碱性干电池：AAA尺寸×2件

4）U-508使用说明书

5）操作程序表（便携式）

6）考试通过证书

7）保修卡

8）USB连接器盖·2件（1个备用存储）

9）U-508应用软件操作手册

※商用USB电缆（MINI-B 5针公头形）

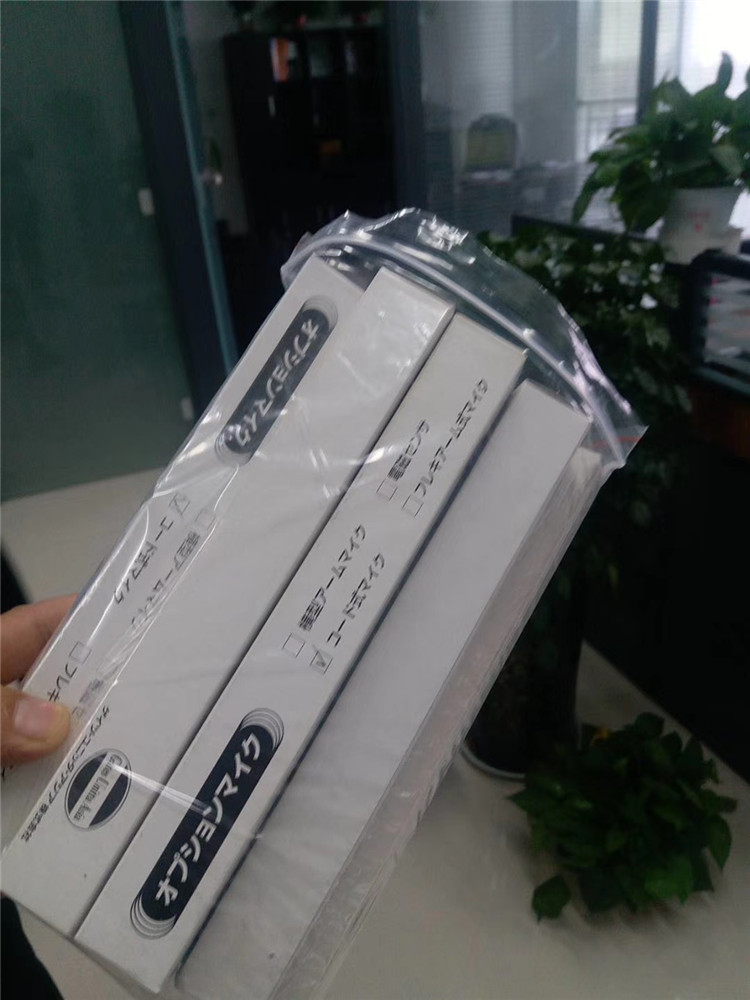

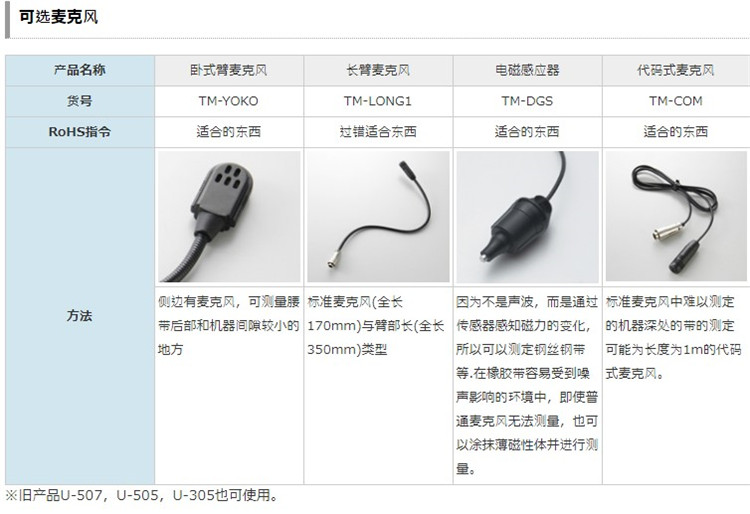

选件

12）水平臂麦克风

·麦克风外径：厚度10毫米，宽度20毫米

·总长：170毫米

可测量的频带：10 Hz至5000 Hz

13）长臂麦克风

·麦克风外径：φ12.5mm

·总长：350毫米

可测量的频带：10 Hz至5000 Hz

14）电磁传感器

·总长：1米

可测量的频带：10 Hz至5000 Hz

15）线型麦克风

·麦克风外径：φ12.5mm

·总长：1米

可测量的频带：10 Hz至5000 Hz
