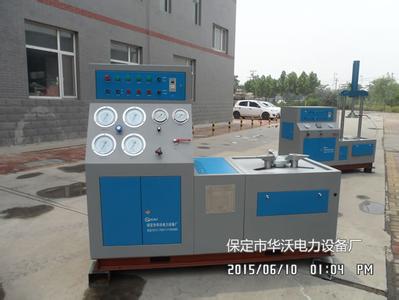

SYTA150安全阀校验台特点及用途
SYTA150安全阀校验台参照德国同类产品及GB4981进行设计、制造，适用于直通法兰联结阀门进厂、入库前或修研后安装前进行密闭试验。适用于安全阀起跳压力调校，内密封测试及法兰联结阀的内密封测试。避免不合格阀门混入施工现场。
特点：操作简单，安全可靠，测试灵敏。
二、 SYTA150安全阀校验台主要技术参数
被测阀门公称通径ＤＮ：20-150毫米法兰联结阀
最大测试压力ＰＮ：不大于32MPa
额定电压 ：交流380V
额定功率 ：8.5KW
控制线路电压：交流220V
液压用油 ： N46号液压油
油路系统压力：不大于25MPa
油温最高不超过60℃，最低不低于15℃
试验介质：水（允许加防锈剂）、煤油或粘度不大于水的其他介质；
试验温度（环境温度）：5℃～40℃
最大夹持法兰厚度：60mm
最大夹持法兰直径：370mm
最大抱紧力：25(T)
底面最大尺寸：1940×680×1520mm
三、 SYTA150安全阀校验台使用方法
（一）、电路、油路的操作
1、电源接三相四线电源，三根火线、一根接零线（具体接法
请参照注意事项第9条）。
2、合上空开后，电源指示灯亮。
3、将“系统压力”旋钮逆时针旋松，按下“泵启”开关，
油泵开始工作；此时便可以进行其他动作的操作。按“总停”按钮停止所有操作。“夹紧点动”、“夹紧连动”控制抱钩夹紧的点动连动
4、为了减少油缸换向对油泵造成的冲击，每次换向 （如：
抱钩缩张、抱压松开、增压）前，均需逆时针旋转“压力
调整”旋钮，使“油路系统压力”表读数小于2MPa。
5、“密封油缸”有液控单向阀，按下换向开关后并不能马上
换向，而需要将“压力调整”旋钮顺时针悬转，使油路
系统压力超过一定数值一般2-3MPa)，才会开始动作。
6、旋转“压力调整”旋钮，动作一定要轻缓，否则会造成冲
击，压力表读数上升过快。
（二）、装夹阀门
①、按“抱钩收缩”或“抱钩张开”按钮将抱压油缸张开到
足够放下被测阀门法兰的程度。
②、选择合适的密封盘安装在工作台上，并放好密封圈。
③、将被测阀门吊装到位，并找正。
④、按“抱钩收缩”或“抱钩张开”按钮将抱压缸收缩到合适程度后，按“抱压夹紧”进行抱压，使之达到合适压力。
SYTA150安全阀校验台阀门通径与最高测试压力对照表
DN（mm）
20-80
100
150
PN（MPa）
32
22
10
。。。。。。。。。。。。。。。
