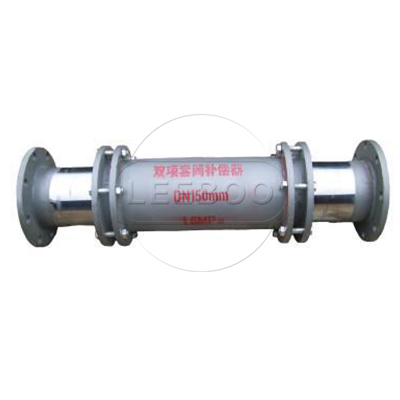

套筒上的甲管在套筒中的移动实现补偿热管的伸长，介质并不直接通过甲管至乙管，中间经过旁通管才能实现。如何消除介质压力的轴向力呢，一个补偿器上会有一对甲乙封头，介质压力会产生推力，但对于甲、乙两管道而言，推力F1和F2是物理学上所说的等大，反向的反作用力，相互抵消，若没有完全抵消，则剩下的力会由管道上的支架平衡。还有一种方式平衡介质压力轴向推力：活塞式，芯管外安装一个环形活塞，活塞的总面积应该对应芯管的截面积。这在后面会知道为什么要对等，现在要讲述原理了，首先有一段管道，上面安装了我们提到的活塞式平衡补偿器，介质会通过连接孔与管道项链，这样在活塞上就会产生同样大小的介质压力f2，为什么同样大小，前面说的活塞总面积等于芯管总面积就是为了这点。管道的截面积，则f1＝f2， 通过活塞拉杆与左面套筒相连接，f3、f1是一对作用力和反作用力，大小相等，方向相反，于是f3＝f2、f4＝f1。这两对力的大小都相等，但相对的方向全为反向，所以整个补偿器内的力时平衡的，消除了介质产生的轴向力。
