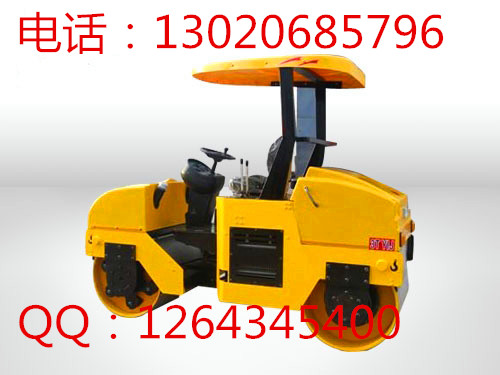

自重3吨，振动力压实力达6吨，全液压运行，进口液压系统。
一、产品用途
QAY-30型振动压路机主要适用于城镇道路、体育场等小型工程的混凝土和黑色沥青路面的压实作业，也适用于基础和次基础、砂土和砂石材料的压实；该机具有静线压力大、操纵轻便、转向灵活、机动性强等优点，同时也是高等级公路首选的养护机械。
二、主要部件结构及特点 产品特点：
·遥控系统，自动控制，性能稳定。
·意大利名牌液压泵。
·国际名牌Sauer液压马达。
·国际名牌Vickers电磁控制阀。
·国际名牌B&S汽油机。
·液压转向。
·特种树脂耐磨刮泥板,耐磨寿命长。
·不锈钢洒水管，更利于流水。
1、总体布局：
QA-30振动压路机由车架、前轮、后轮、动力系统、操纵系统、液压系统、电器系统、洒水系统、刮泥系统、油漆与标记、防翻滚架等部分组成。该机为双轮驱动，同时前轮为转向轮，后轮为振动轮，操作轻便，安全可靠。车架采用铰接式无框架结构，液压系统采用国际知名品牌液压元件，传动效率高。该机具有三级制动系统，确保驾驶安全可靠。
2、 柴油机：
选用常柴ZN385Q柴油机，立式三缸水冷四冲程直喷式柴油发动机。额定功率21kW，额定转速2400rpm，体积小，重量轻。
3、液压驱动系统：
采用柱塞泵(带冲洗阀、制动阀) 、单排量马达(带制动器)组成的闭式回路，管路简洁。前后轮双轮驱动。
4 、液压振动系统：
由双联齿轮泵、定量马达、振动阀组成的开式回路。电气控制振动的启停。
5 、转向系统：
由双联齿轮泵、全液压转向器、转向油缸组成。齿轮泵通过全液压转向器带动双作用油缸，实现液压铰接转向。
6、 仪表箱：
小型振动压路机仪表箱统型前期策划设计的造型，造型独特新颖，面板布置简洁大方。
7 、后轮：
后轮为驱动与振动轮，通过支板与后车架连接。压轮右侧为驱动端，压轮采用桶式通轴式结构，偏心块采用均布载荷形式。
8、选装配置
可选装全新玻璃钢材质驾驶棚，造型美观，便于安装、拆卸。
QA-30振动压路机主要技术参数
（本款机器分为后驱后振型，双驱后振型和双驱双振型)
|
项 目 |
QA-30 |
|
工作质量Kg |
3000 |
|
振动轮分配质量（前轮/后轮）Kg |
1200/1800 |
|
静线载荷（前轮/后轮）N/cm |
120/180 |
|
速度范围km/h |
0~7.5 |
|
理论爬坡能力% |
20 |
|
最小转弯外半径mm |
4400 |
|
最小离地间隙mm |
200 |
|
轴距mm |
2150 |
|
转向角 |
±33° |
|
摇摆角 |
±10° |
|
振动频率Hz |
50 |
|
名义振幅mm |
0.5 |
|
激振力kN |
30 |
|
压轮直径mm |
750 |
|
压轮宽度mm |
1000 |
|
发动机型号 |
ZN385Q |
|
发动机额定转数r/min |
2400 |
|
发动机额定功率kw |
21 |
|
外形尺寸（长/宽/高）mm |
2900/1200/2760 |
|
发动机油耗g/kw.h |
240 |
|
液压油箱容积L |
65 |
|
燃油箱容积L |
40 |
|
洒水箱容积L |
180 |
