广州骏港供应SKF深沟球轴承拉拔器套件TMMD100_TMMD100

深沟球轴承拉拔器套件TMMD  100



便于拆卸装在暗轴承座中的深沟球轴承

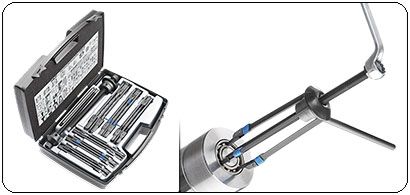

SKF  TMMD  100拉拔器是专门设计用于拆卸内外圈均紧配合安装的深沟球轴承，操作简单、快速。该拉拔器既适用于暗轴承座，也可用于轴紧配合安装的情况。除了拆卸开式轴承，TMMD  100还可用来拆卸去掉密封后的密封轴承。该拉拔器套件包括六组不同尺寸规格的机械臂、两个中心轴和一个手柄，所有这些组件都保存在工具箱里。TMMD  100适用于拆卸多达71种型号的SKF深沟球轴承，轴径范围从10到100  mm。

  特殊设计的拉爪可以精确地抓住轴承的滚道，提供良好的抓持和大的拉拔力
  每条机械臂都有弹簧支撑，便于安装
  机械臂为一次成型、激光剪切、硬化钢材料，保证了强度和耐久性
  机械臂4、5、6规格装有定位片，以拆卸更宽尺寸范围的轴承
  中心轴六角头装有一个防滑销，以防止在拆卸过程中拉拔器支撑架从中心轴上滑下来
  拉爪的旋转角是受限的，以便插入轴承滚道
  机械臂上有激光刻的订货号，便于识别和选用



橡胶帽便于快速、方便地将机械臂装到中心轴上。并且可防止在工作时机械臂从中心轴张离开来  弹簧有不同的颜色区分，便于选择和装上对应的机械臂  轴承—拉拔器选择表包括在其中


  选择表

  深沟球轴承系列  机械臂    中心轴
  160..  161..  60..  62..  63..  62/.
63/.  64..
  16002  16100  6000  6200        A1  S1
  16003  16101  6001
    6002
    6003
    6004  6201  6300      A2
    6005  6202
    6006  6203
  16011    6007  6204  6301  62/22    A3
    6008  6205
    6009
    6010
    6011  6206  6303  63/22    A4  S2
    6012    6304  62/28
    6013
    6014  6207  6305  63/28  6403  A5
    6015  6208  6306
    6016  6209  6307
    6017  6210
      6211
    6018  6212  6308    6404  A6
    6019  6213  6309    6405
    6020  6214  6310    6406
      6215  6311    6407
      6216  6312    6408
      6217  6313    6409
      6218      6410


  订购信息

  订货号  TMMD  100
  产品描述  深沟球轴承拉拔器套件
  包括组件  3  x  机械臂，TMMD  100-A1
    3  x  机械臂，TMMD  100-A2
    3  x  机械臂，TMMD  100-A3
    3  x  机械臂，TMMD  100-A4
    3  x  机械臂，TMMD  100-A5
    3  x  机械臂，TMMD  100-A6
    1  x  小号中心轴和螺母
    1  x  大号中心轴和螺母
    1  x  手柄
    1  x  万国语（图示）使用说明书
  工具箱尺寸  395  x  300  x  105  mm
  重量  3.8  kg


  技术参数

    L    H    E
    mm      mm      mm
  TMMD  100-A1  135      16      79
  TMMD  100-A2  135      16      79
  TMMD  100-A3  137      23      77
  TMMD  100-A4  162      26      52
  TMMD  100-A5  167      >  52      49
  TMMD  100-A6  170      >  100      49
