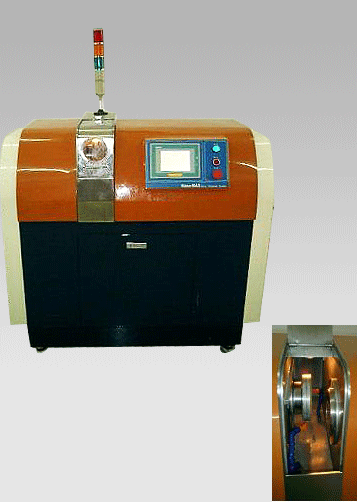

LED蓝宝石衬底研磨机减薄机_蓝宝石衬底研磨机

高速横向减薄机
主要用途：
非常适合于工件硬度比较高，厚度超薄，且加工精度要求高的产品。如：LED蓝宝石衬底、光学玻璃晶片、石英晶片、硅片、诸片、陶瓷片、钨钢片等各种材料的快速减薄。

工作原理：
1．本系列横向研磨机为精密磨削设备，由真空主轴吸附工件与金刚石磨轮作相反方向高速磨削，金刚石磨轮前后摆动。该方法磨削阻力小、工件不会破损，而且磨削均匀生产效率高。

特      点：
1．可使工件加工厚度减薄到0.02mm厚而不会破碎。而且平行度与平面度可控制在±0.002mm范围内。
2．减薄效率高，LED蓝宝石衬底每分钟可减薄48um。硅片每分钟可减薄250um。
3．系列研磨机采用CNC程控系统，触摸屏操作面板，
技术参数：
型      号    YM-150LX          YM-180LX    YM-200LX    YM-230LX
金刚石磨轮尺寸φ150×H25φ180×H25φ200×H30    φ230×H30
最大工件尺寸φ150mm            φ180mm      φ200mm    φ230mm
磨轮转速（可调）        0---1000rpm  /分钟        0---1000rpm  /分钟        0---800rpm  /分钟        0---800rpm  /分钟
工件转速（可调）        0---2000rpm  /分钟        0---2000rpm  /分钟        0---1800rpm  /分钟        0---1800rpm  /分钟
磨轮电机功率        1.5KW.  380V  3相        1.5KW.  380V3相        2.2KW.  380V  3相        2.2KW.  380V  3相
真空主轴电机功率        0.75KW.  380V3相        0.75KW.  380V3相        1.1KW.  380V3相        1.1KW.  380V3相
控制精度（平行度）        1um（φ100mm）        1um（φ100mm）        1um（φ100mm）        1um（φ100mm）
外形尺寸        1200×550×1550        1200×550×1550        1350×600×1600        1350×600×1600
重      量：        850kg        980kg        1100kg        1300kg

LED蓝宝石衬底研磨机减薄机
