闸阀阀门研磨机
MZ-150型便携式闸板阀研磨机是为适应现场维修闸板阀而开发的新一代产品。本机根据现场施工工人的经验和操作便利性而改进研发的，MZ-150型便携式闸板阀研具有操作方便，降低劳动强度、提高劳动效率。其工艺设备已达进口产品的同步水平。广泛适用于石油、化工、钢厂、发电厂等企业。
MZ-150型便携式闸板阀研体积小。重量轻、携带方便。安装简单，产品为组合式结构，易拆、易装。操作简便。阀座、阀芯均可研磨。研磨效率高，质量好。采用先进的研磨材料，研磨效率是手工研磨的10－30倍，可以使接触面积达到95％以上。高精度的研磨质量使接触面可达新阀门水平。适用于复杂环境下的现场维修，在现场维修省去了阀门的整体拆装。
技术参数
1、研磨直径: Φ60mm-Φ180mm
2、开档：38mm
3、研磨深度：350mm
4、电源参数： 220V/50Hz
5、额定功率：1100Ｗ
闸阀阀门研磨机产品的安装及操作说明

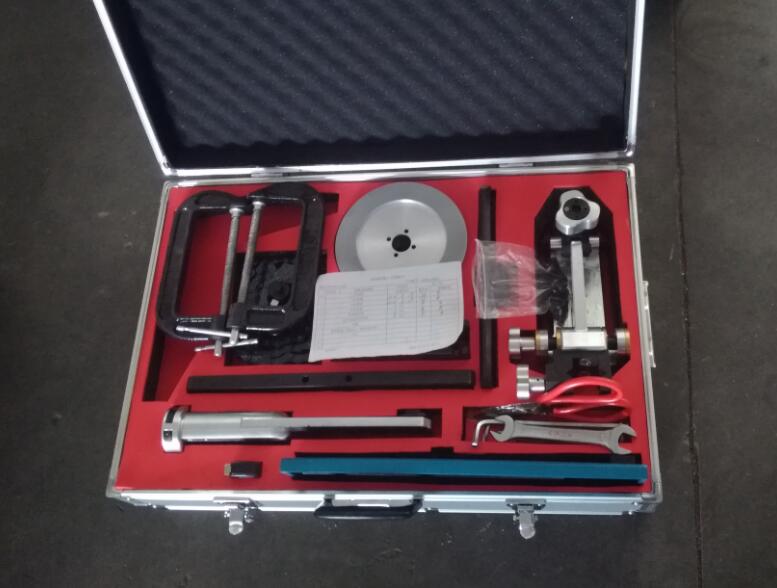

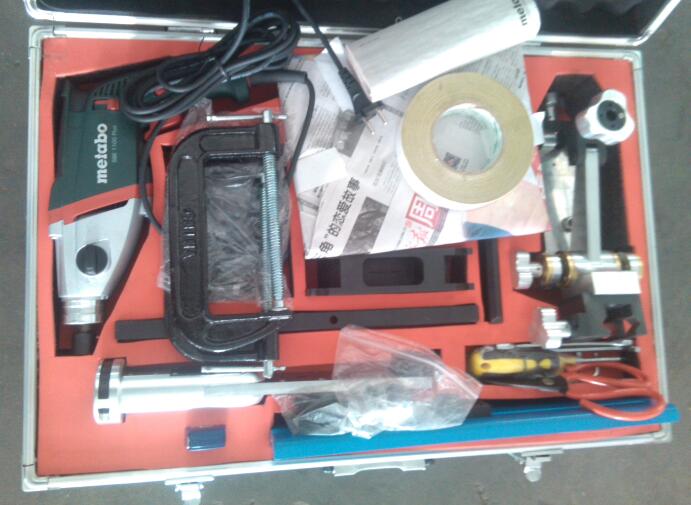

产品是主要是由电机、主机、可调支架、阀芯研磨底座和研磨盘等组成，研磨盘可根据阀门大小及不同的研磨对象进行更换。
A、阀座研磨（见阀座研磨示意图）
1、对于没法兰的阀座或有法兰的阀座机架的安装
把V型夹紧机构找正并调整螺母涨紧链条,将v型块安装到需进行研磨的阀座上，然后将可调机架用螺丝固定到v型块上。
2、对于有法兰的阀座机架的安装，将横向支撑杆安装到调整机架上，放到法兰面上用工字卡固定好。
3、机架安装好后，将粘好砂纸的研磨盘安装到主机上探入阀座，调整好深度并用机体固定装置固定好，更换砂纸时，将探深伸缩臂与主机一同取下。换好砂纸后再将探深伸缩臂连同主机一同装到调整机架上。开机研磨即可，不必重新调整探深。操作更方便。
注意：安装研磨盘的螺钉不允许过长，否则可能压不住研磨盘，而且研磨盘与机体还会发生摩擦,损坏研磨盘。电机转速使用2档即可。
4、手轮的功能
(1)横向调整手轮用于调整机体（研磨盘）的左右位置。
(2)纵向微调手轮用于调整机体（研磨盘）的前后位置。
(3)压紧手轮用于调整机体的角度及压紧力的大小。
(4)机架锁紧螺母用于锁紧机架。设备启动前必须锁紧。
（5）伸缩臂夹紧手轮用于夹紧探深伸缩臂。
（6）探深定位块用于定位探深，方便二次装卡。
5、安装好电机后，插上电源即可启动电机,研磨操作。
注意：除非需接通电源进行研磨，其余时间请把电源插头拔出，以防误碰电机开关，造成不必要的损坏。
B、阀芯研磨（见阀芯研磨示意图）：
1、按示意图将阀芯研磨底板、底板支架、横向支撑杆组合安装到一起。
2、将可调支架安装到底板支架上。
3、将电机固定在主机上，并把主机固定在可调机架上。
4、把阀芯固定在阀芯研磨底板座上。
5、调整主电机倾斜角度以及阀芯在底板上的位置，使研磨盘中心与阀芯中心基本重合。然后锁紧可调机架。
6、依照步骤粘贴砂纸并打启动开电机即可研磨阀芯。
