冷却塔的工作原理：

冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。基本原理是：干燥(低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。

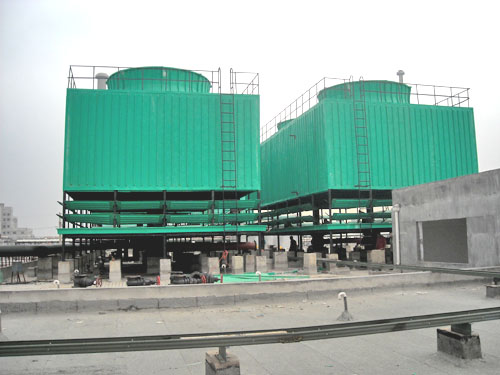

FN系列方形逆流式玻璃冷却塔是机械工业部第四设计研究院设计的节能型新产品。该产品应用了四院获得的"节能型玻璃钢冷却塔”专利，特别是冷却塔风机配有变扭矩离极双速电机，当气温较低时（例如晚上），电机开低速，冷却塔噪声可低3-5dB(A)。

此外用双速电机节能显著，经测算，多台冷却塔配单速电机时，虽然在空气湿球湿度低时可停部分电机节电，但仍比用双速电机多耗电40%（以年计）。

本产品还应用了四院获得的国家专利“方形逆流式冷却塔用斜梯形波填料片”，经北京水科院和佛山实塔测试，其热力、阻力特性均于其它填料。电机、风机均配套供应，需本厂派员工到现场安装或技术指导。

产品型号说明:

方形逆流式冷却塔有三大系列、九种型号、九十个产品.

结构特点

（1）填料：采用四院专利产品--斜梯形波填料片，横向增加了凸筋，水的再分配能力大，阻力小，热力性能好，耐高温70℃，耐低温-50℃，阻燃性好。

（2）电机：清华大学电机系设计，由营孟津电机厂制造的四院专利产品一变扭矩变极低噪声节能电机，密封防水性能好，耐高温、效率高、噪声小。

（3）减速装置：功率≤11/5.5KW的减速装置，采用涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。功率≥15/7.5KW的减速装置，采用齿轮减速方式，电机安装在风筒外部。

（4）风机：清华大学工程力学系根据本系列产品参数设计的低噪声、高效率、机翼形玻璃钢叶片，噪声小，效率高，叶片角度可调。

（5）收水及布水装置：采用反射型低压喷嘴，对于小塔采用单旋流喷嘴，布水均匀、水压小。所设收水装置，可使飘水损失下降到0.01%。

（6）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的及吸声栅，以达到最大的降噪效果。

（7）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的及吸声栅，降低了风机及电机的噪声。对于小塔设蘑菇型吸声栅。

（8）滴水降噪垫：对低噪声及超低噪声型冷却塔，专门设计了透水性好的消声垫，其下设有一层斜波片，大大降低了滴水噪声。

（9）检修平台：塔顶花纹钢板检修平台，便于维护及安装。

（10）下塔盘：浅水盘及深及深水盘的冷却塔设有下水盘，供存水用。根据订货要求，可配溢水、排污、自动及手动给水管，可直接从下塔盘吸水。

（11）支架：冷却塔钢支架，镀锌并涂环氧沥青漆防腐，紧固件都采用镀锌螺栓。

产品质量保证体系

 我公司生产的玻璃钢冷却塔从原材料进厂到产品试装检验共有十几道工序质量控制点，每个工序都有质检技术人员专门负责监督检验，形成了出厂检验、车间质检、班组工序质检及车间主任、班组长、工人之间三级质检体系和专检、互检、自检制度。

“视质量为生命、以顾客为中心”是企业在运作中必须遵守的经典信条。也是企业获得长足发展的必要条件。

原材料控制：我公司严把原材料质量，在进行大量的同行业考察对比后，选出产品质量好，市场信誉高，加工工艺精良的企业作为我公司的合格供货方并列入合格供货方名单，原材料入库前，必需由质检部门检查。生产流程控制：针对每次生产制定《生产计划书》，用于贯穿生产的全过程。生产车间有详细记录状态的随工单，实行自检、互检、专检，各车间必须按《作业指导书》有条不紊的进行生产加工。

客户回访：我公司定期对用户进行回访，了解设备运行状况，发现问题及时解决。的损坏，我公司负责免费维修。
