全绝缘管形母线的性能优势与核心特点
全绝缘管形母线作为一种高效的电力传输设备，在工业、采矿、高层建筑及新能源等领域应用广泛，其性能优势主要体现在以下方面：
-
载流能力强：额定电流可达6300A，远超电缆的1600A上限，且导体采用空心铜管或铝合金管，表面电流密度分布均匀，适用于大电流电路。
-
散热与过载性能优异：绝缘材料工作温度高达140℃以上（如辐射交联阻燃材料），散热效率优于电缆，过载能力显著提升。
-
绝缘与安全性高：采用密封绝缘设计，外壳接地电位为零，电场分布均匀，可直接通过电缆沟和夹层，抗震动能力强，能承受63kA（4s）短路电流冲击。
-
维护便捷性突出：日常维护仅需监测温升，8.8级高强螺栓连接无需定期紧固；分接通过插接箱实现，带电操作安全，相比电缆减少现场分接风险。
全绝缘管形母线的结构组成与分类
基本结构与材料
全绝缘管形母线由导体、绝缘层、蔽层及外壳构成，具体如下：
|
组成部分
|
材料与特性
|
|
导体
|
空心铜管（T2Y）或铝合金管（6063#），直流电阻率≤0.028264Ω·mm2/m
|
|
绝缘层
|
聚四氟乙烯（-200℃~+200℃工作温度）、辐射交联阻燃材料，介质损耗＜0.01%
|
|
蔽层
|
全蔽设计，接地金属外壳，确保表面电位为零，提升安全性
|
主要分类方式
-
按绝缘方式：分为全绝缘型（带蔽层，表面电位零）和半绝缘型（无蔽层，依赖支柱绝缘子）
-
按导体材质：铜质（T2Y铜管）和铝合金（6063#），铝导体成本更低，铜导体导电性能更优。
-

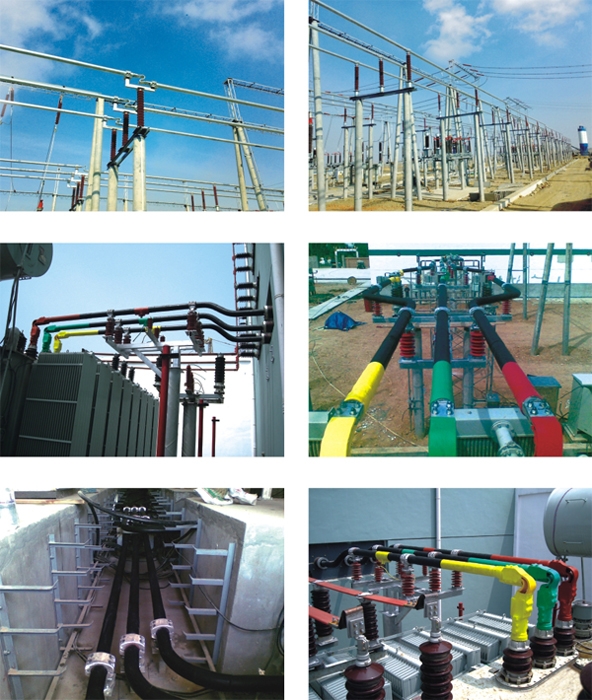

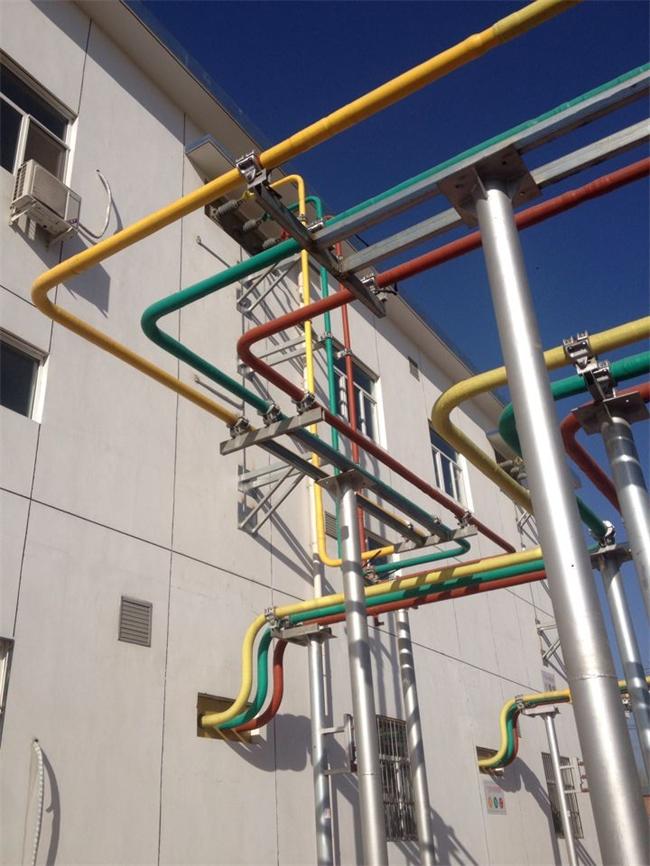

按安装形式：包括支柱架空、电缆夹层、电缆沟敷设，支持竖装、横装（多层排列）
全绝缘管形母线的安装与应用场景
安装流程与要点
-
前期规划：确定敷设路径（水平/垂直/转弯），设计支架间距（最大跨距8米），选择横装或竖装形式。
-
连接工艺：采用柔性铜质软联接，标准段长度6米，接头处加装绝缘保护盒，确保载流能力与抗震性。
-
布线规范：垂直安装需考虑热胀冷缩补偿（膨胀母线槽），多层排列时需优化散热间距。
