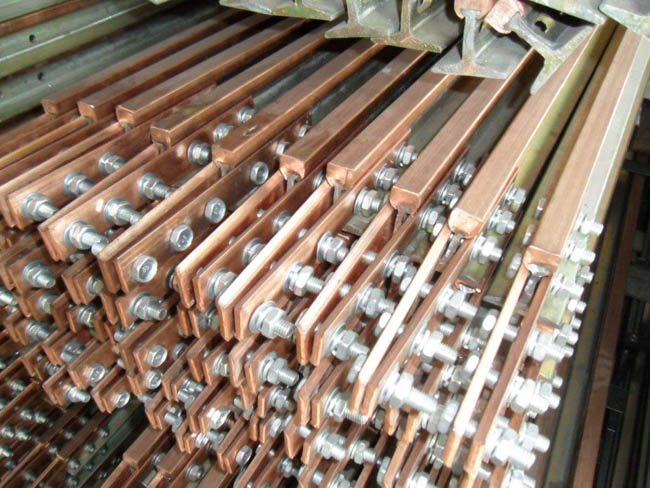

刚体滑触线是一种通过刚性金属导体（如铝合金、铜等材料）作为导电体，在电气设备（如电动机、起重机、轨道车辆等）上滑动的电力供给系统，广泛应用于铁路、电力、矿山等行业，特别是在需要移动电源的环境中。其结构组成如下：
· 导电轨道：通常由铝合金或铜材制成，是电流的主要传输通道，安装在设备运行路径的上方或侧面，保证与滑触器的有效接触。此外，还有由梯型铜棒和槽钢、“T”型铜排和槽型铝结合及燕尾槽铜棒和高钢度工字钢构成等形式。
· 滑触器：即电气接触装置，会随设备的移动而滑动在导电轨道上，通过接触导电轨道传输电流。
· 固定支架：用于固定导电轨道，安装间距一般为1.5m-3m。
· 高强度专用绝缘子：对导电轨道起支撑作用。
· 运行可靠：绝不发生电源中断故障。
· 环境适应性强：可使用于高温、高粉尘、高腐蚀气体等恶劣环境。
· 机械强度大：不易弯曲变形，能耐受强大的短路冲击电流。
· 载流量和电压等级高：可根据用户需要设定载流量，最大可达3000A以上，电压等级可达到5KV以上。
o 电能损耗低：采用铜或铜铝导体，可大幅度降低导线电能损耗；添加辅助电缆后，可组成低阻抗滑触线、导线阻抗成倍降低。
o 布线方式灵活：可在上部、侧面或下部滑触。
o 部分型号优势：JGH-I型滑触线散热面特大，结构紧凑简单，安装维修方便；JGH-II型由燕尾槽铜棒和高钢度工字钢构成，其嵌装工艺保证了铜棒和工字钢的紧密结合。
|
标称截面 |
额定电流(A) |
重量(Kg/6m) |
|
JGH-85 |
- |
- |
|
JGH-110 |
- |
25.9 |
|
JGH-170 |
- |
29.4 |
|
- |
- |
46.1 |
|
JGH-320 |
- |
50.4 |
|
JGH-170Ⅱ |
2x170 |
- |
|
JGH-240Ⅱ |
2x240 |
53.9 |
|
JGH-320Ⅱ |
2x320 |
62.2 |
|
- |
- |
68.8 |
|
滑触线规格 |
相间距离 |
在90°C时阻降值Z (Ω/Km) |
u(V) |
占比 |
|
- |
- |
0.3629 |
6.29V |
1.65% |
|
- |
- |
0.3813 |
- |
1.73% |
|
- |
- |
0.3946 |
- |
1.80% |
|
- |
- |
0.3202 |
5.55V |
1.16% |
|
- |
- |
0.3404 |
5.90V |
1.55% |
|
- |
- |
0.3552 |
6.15V |
1.62% |
|
- |
- |
0.2690 |
4.66V |
1.23% |
|
- |
- |
0.2915 |
5.05V |
1.33% |
|
- |
- |
0.3078 |
5.33V |
1.40% |
|
- |
- |
0.2459 |
4.26V |
1.12% |
|
- |
- |
0.2716 |
4.70V |
1.24% |
|
- |
- |
0.2857 |
4.95V |
1.30% |
|
- |
- |
0.2328 |
4.03V |
1.06% |
|
- |
- |
0.2596 |
4.50V |
1.18% |
|
- |
- |
0.2741 |
4.75V |
1.25% |
|
2×170 |
- |
0.2076 |
3.60V |
0.95% |
|
- |
- |
0.2319 |
4.02V |
- |
|
- |
- |
0.2493 |
4.32V |
1.14% |
|
2×240 |
- |
0.1976 |
3.42V |
0.90% |
|
- |
- |
0.2249 |
3.90V |
1.03% |
|
- |
- |
0.2416 |
4.19V |
1.10% |
|
2×320 |
- |
0.1932 |
3.35V |
0.88% |
|
- |
- |
0.2178 |
3.77V |
0.99% |
|
- |
- |
0.2046 |
4.06V |
1.07% |
滑触线三相平放时相间距离为特定值以及三相竖放时相间距离为特定值情况下的耐受电流值，具体数据可参考相关技术资料。
负荷电流（I）=所有工作电动机额定电流（1H）×暂载系数（FED）×同时系数（F），其中多台起重机同时工作系数F取0.4-0.7，暂载系数FED根据暂载率（ED）确定，暂载率（ED）对应的暂载系数（FED）值如下：0.15对应1.00、0.25对应0.90、0.4对应0.78、0.5对应0.71、0.63对应0.63。
o 检验标准：国外一般以负荷计算电流来检验电压降，包括供电线路在内到滑触线最末的电压降值不得超过5%。
o 计算公式：u=√3×I×L×Z或u=√3×I×L×(RCOSψ+XSinψ)，式中u=电压降(V)，I=负荷计算电流(A)，R=电阻(Ω/km)，X=电感(Ω/km)，Z=阻抗(Ω/km)，L=滑触线计算长度(m)。
o 滑触线计算长度方式：在滑触线端部供电时，L为滑触线全长(m)；在滑触线中部供电时，L为滑触线全长(m)/2；在滑触线两端部同时供电时，L为滑触线全长(m)/4；在滑触线两端端部距L/6处供电时，L为滑触线全长(m)/6。
刚体滑触线广泛应用于铁路、电力、矿山等行业，特别是在需要移动电源的环境中，用于供电给电动机、起重设备或其它需要电力的机械系统。例如在起重机械设备中，为其提供移动的电力供应。
