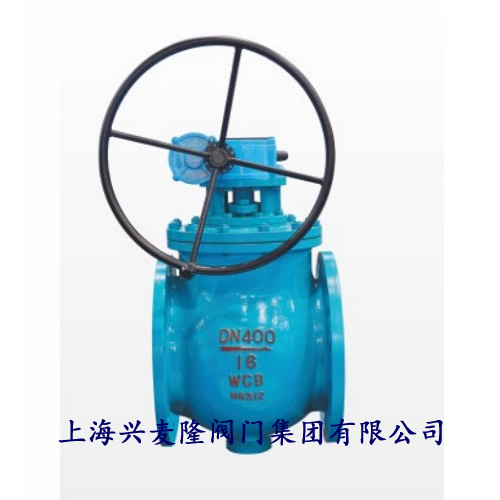

CBXDF系列双偏心半球阀
产品概述
双偏心半球阀其结构采用偏心契紧原理，通过传动结构达到闸紧、调节、关闭的目的，利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。半球阀的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护，双偏心半球阀，为化工、石头、燃气、冶金、电力等工业部门溶液工艺流程中为易沉淀垢、结晶析出而影响流程的困境中提供了可靠的控制阀门。
产品特性
1、双偏心球阀在开启时球体藏于阀腔内，流通截面大，且阀门不被冲刷，无留阻。关闭时阀芯不被冲刷，阀芯球面沿阀座渐进，具有剪断功能，有效切除结垢障碍，实现可靠密封。它对容易结垢的介质固体析出输送特别有效。
2、双偏心球阀的半球采用双金属，在球体上堆焊不同的合金，阀座也作相应堆焊，经特殊处理。密封面组成防腐、耐磨、耐高温等各种类型，满足不同场合需求。
3、双偏心球阀密封严紧，输送有害气体可达零泄漏。
4、双偏心球阀阀座与球体留有补偿量，当阀座磨损后，关闭时在转动少许，仍能可靠密封，延长使用寿命。此外用户将压紧螺钉拧掉调整或更换后，阀座仍可使用，避免了众多阀门密封失效整台报废的弊端。
5、根据用户需求堆焊不同合金，双金属密封圈的选配可以用于耐磨、耐腐蚀、耐高温等而有要求严格密封的不同工业部门。
产品执行标准
|
设计标准 |
结构长度 |
法兰标准 |
试验和检验 |
|
GB/T26146 |
GB/T12221 |
GB/T9113、GB/T17241.6 |
GB/T13927、API598 |
主要零件材料
|
公称压力PN (Mpa) |
1.0、1.6 |
|
常温最大工作压力(Mpa) |
1.6 |
|
壳体强度试验压力(Mpa) |
2.0 |
|
气密封试验压力(Mpa) |
0.6 |
|
高压密封试验压力(Mpa) |
1.1 |
|
渗漏率 |
零 |
|
适用温度(℃) |
软密封：-46℃~280℃ |
|
半球 |
上装、侧装 |
|
适用介质 |
天然气、水、水蒸气、油品类、酸类、碱类、煤粉、煤灰、废渣、泥浆、含颗粒状、含纤维等各类介质 |
|
传动形式 |
蜗轮蜗杆传动、电动传动 |
|
部件 |
材质(可选) |
|
底盖 |
QT450、WCB、304 |
|
阀体 |
QT450、WCB、304 |
|
阀杆 |
20Cr13、304 |
|
球体 |
QT450、304 |
|
阀座 |
PTFE |
