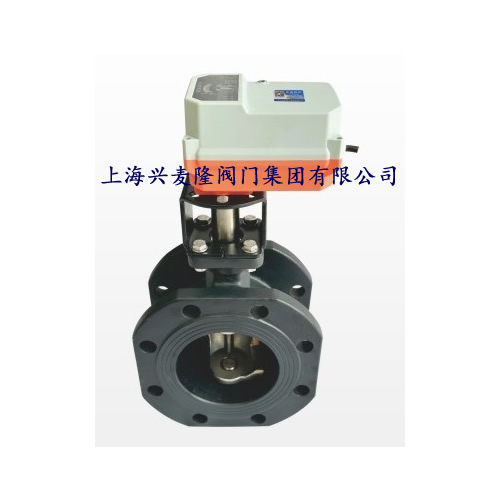

BV405F系列电动调节法兰球阀
产品概述
BV405F系列电动调节球阀由BV系列电动执行器、铜体调节球阀组成，主要用于中央空调冷热水/供热采暖系统，按实际需要精确控制冷、热介质的流量，不会造成温度的剧烈变化，达到实时精确控制室温之目的。此款调节球阀可调流量比，可靠性高、高寿命、采用PTFE石墨增强阀体密封圈，双重EPDM阀杆密封圈。内置一体式配流蝶,不怕反向压差，等百分比流量特性。高关断力1.4MPa，额定工作压力PN16。最大工作压差0.35Mpa。带有执行器手动功能。工作温度一5至121℃，适用于水，蒸汽或50%乙二醇水。
产品特点
采用直流电机，动作平稳，自身功耗低
对夹（或法兰)连接
具有等百分比流量特性外壳防护等级高（IP65)，体积小巧，安装方便
噪音低
电动执行器标准型自带手动功能
内置一体式整流牒
调节阀的可调流量比
有开关控制，浮点控制，或连续调节三种控制方式
具备Modbus通讯接口（选配)
具备温度流量，配双传感器PT1000（定制选配)
具备压差控制，配压差双传感器（定制选配)
技术参数
|
控制类型 |
三位浮点型 |
比例调节型 |
|
电源电压 |
AC24V / AC220V/DC24V |
AC24V/DC24V |
|
频率 |
50/60Hz |
|
|
扭矩 |
24N3 |
|
|
运行时间 |
15s-20s |
|
|
运行功率 |
3.6W |
|
|
待机功率 |
0.1W |
|
|
电流 |
3A AC250V |
|
|
控制信号 |
三线制 |
DC0...10V |
|
反馈信号 |
干结点无源反馈(选配) |
DC0-10V |
|
位置信号 |
有位置指示装置，能随时观察阀门的开关及开度情况 |
|
|
旋转角度 |
0~90. |
|
|
寿命 |
旋转80000次(在额定负载下) |
|
|
噪音 |
<45dB |
|
|
保护级别 |
= |
|
|
外壳防护等级 |
IP65 |
|
|
环境温度 |
-10~+50°℃ |
|
|
环境温度 |
5~95%RH |
|
|
储存温度 |
-30~+60℃ |
|
