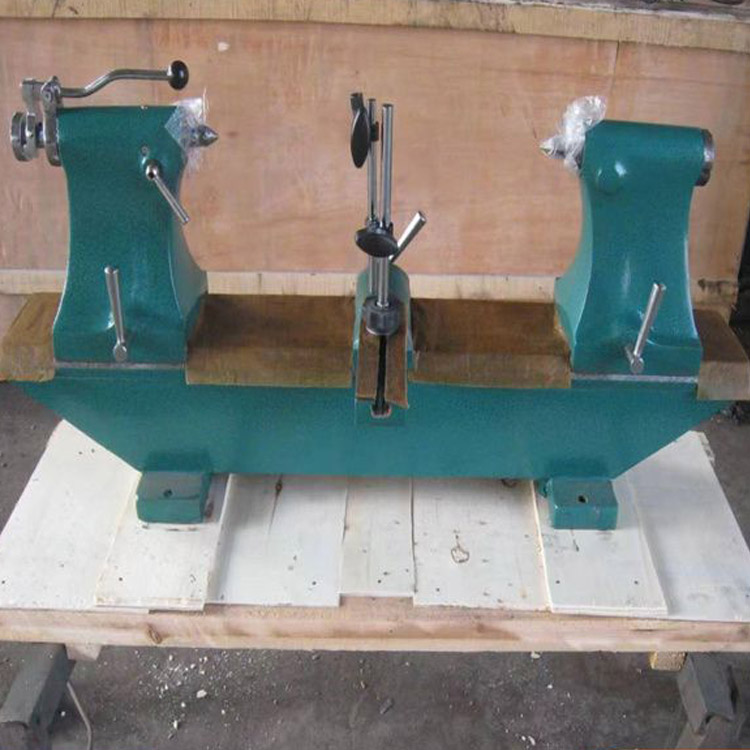

齿轮跳动检查仪是我公司生产的测量仪器之一，又称齿轮跳动仪，跳动检查仪。齿轮跳动检查仪用于测量径向跳动误差。
齿轮跳动检查仪的适用范围：
齿轮跳动仪测定齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的接触，为此，齿圈径向跳动的检查是借具有原始齿条形的测量时进行。
工作原理：
安置在仪器底座16上的台面15，可用胶木手轮1通过齿条传动机构作纵向移动，并借助胶木螺母2固定。在台面上的左右顶针架4、12可沿台面上的基面作纵向移动，可用胶木螺母14固定。顶针3松开胶木螺钉10后可在顶针架孔内移动。在右顶针架12上还可用胶木螺钉11紧固顶针3后借助于手柄13作弹簧顶针用。转动升降螺母5，可使测量座19连同测量支架8和千分表7沿立柱6上下移动。使侧头与被测表面接触或离开。并用胶木螺钉20使之固定在适当的部位。松开紧固螺钉17测量支架8可相对于测量座在垂直平面内作±900的转动。表架23可利用手柄21抬起或放下。
1.胶木手柄 2.胶木螺帽 3.顶针 4.左顶针架 5.升降螺帽 6.立柱 7.千分表 8.测量支架 9.测量头 10.胶木螺钉 11.M4胶木螺钉 12.右顶针架 13.手柄 14.胶木螺帽 15.台面 16.底座 17.紧固螺钉 18.指标块 19.测量座 20.胶木螺钉 21.手柄 22.螺钉 23.表架 24.接头
以上是齿轮跳动检查仪的简介。欢迎选购！
