产品特点：

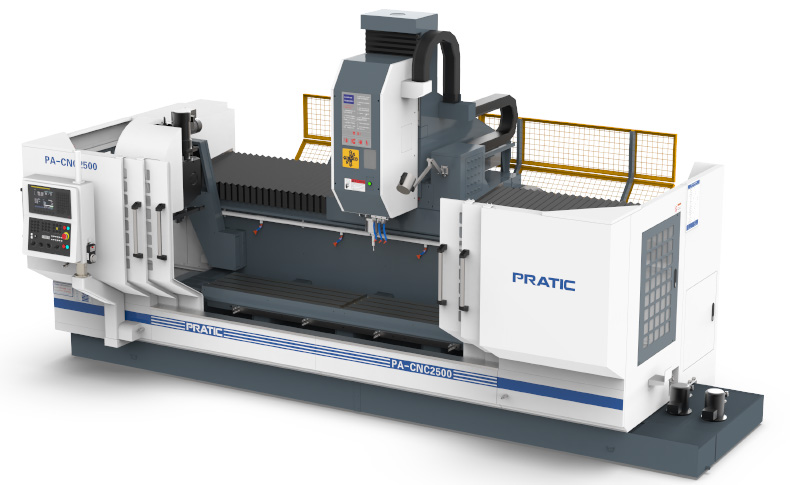

普拉迪数控机床高床身结构复合立式铝型材加工中心PA
1.采用高床身结构，有效防护水屑飞溅到设备外部，同时有效保护导轨、丝杆等重要零件，提高设备寿命及可靠性；
2.2500机型标配X轴丝杆传动，满足更高加工精度的需求，快速速度达48m/min，设备动态性能更优越，加速度更高；
3.工作台底部设计大斜面排屑，清理及排屑效果更方便；
4.主要应用于：汽车、轨道交通、机械制造等行业的铝、钢型材加工。
产品参数：
|
参数表 - PA |
||
|
行程 |
BT30 |
BT40 |
|
X 轴 |
2500~6500mm |
|
|
Y 轴 |
400mm |
450mm |
|
Z 轴 |
400 |
450mm |
|
主轴 |
|
|
|
主轴转速 |
12000rpm |
|
|
主轴锥孔 |
BT30 |
BT40 |
|
刀库 |
|
|
|
刀库形式 |
飞碟式 |
圆盘式 |
|
刀库容量 |
16pcs |
24pcs |
|
相邻换刀时间 |
6sec |
2sec |
|
移动速度 |
|
|
|
X轴移动 |
48m/min |
|
|
Y轴移动 |
48m/min |
|
|
Z轴移动 |
48m/min |
|
|
X/Y/Z切削进给速度 |
15000mm/min |
|
|
操作系统 |
FANUC / SIEMENS |
FANUC / SIEMENS |
|
主轴驱动马达 |
5.5/11kw / 7.5/15kw |
7.5/11kw / 11/25kw |
|
X驱动马达 |
3.0kw |
4.3kw |
|
Y驱动马达 |
3.0kw |
3.1kw |
|
Z驱动马达 |
3.0kw |
3.3kw |
|
润滑冷却系统 |
|
|
|
润滑系统 |
自动润滑 |
|
|
冷却系统 |
喷水冷却 |
|
|
精确度 |
|
|
|
X轴定位精度 |
0.02（光栅0.01mm） |
|
|
Y/Z轴定位精度 |
0.015mm |
|
|
重复定位精度 |
0.01mm |
|
|
机械规格 |
|
|
|
气压需求 |
6kg/cm2 |
|
|
/ |
/ |
/ |
|
高度 |
3300mm |
|
|
占地面积 |
5500~7700 x 3200 ~3300mm |
|
|
重量 |
6500~8000kg |
|
