产品特点：

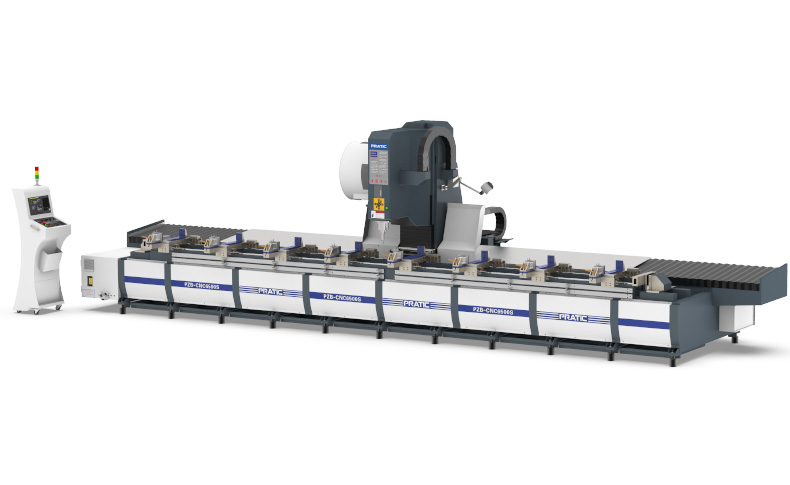

1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC铝型材加工中心；
2.使用国际专用CNC数控系统；
3.适用于加工各种长度的钢、铝、铜金属与非金属的加工；
4.采用BT40主轴设计模式，结构简单，方便操作；
5.配有专门排屑收集装置；
6.广泛应用于机械制造、门窗幕墙、轻钢别墅、篷房等行业的型材件加工。
7.可根据客户要求定制不同规格的机型。
产品参数：
|
参数表 - PZB |
||
|
行程 |
单位 |
参数 |
|
X 轴 |
mm |
4500-6500（可定制其他长度） |
|
Y 轴 |
mm |
450 |
|
Z 轴 |
mm |
500 |
|
主轴 |
|
|
|
主轴转速 |
rpm |
10000（20000电主轴） |
|
主轴锥孔 |
/ |
BT40 φ120mm（外径） |
|
刀库 |
|
|
|
刀库形式 |
/ |
圆盘式 |
|
刀库容量 |
pcs |
24 |
|
相邻换刀时间 |
sec |
2 |
|
移动速度 |
|
|
|
X轴移动 |
m/min |
60 |
|
Y轴移动 |
m/min |
28 |
|
Z轴移动 |
m/min |
28 |
|
X/Y/Z进给速度 |
mm/min |
15000 |
|
马达功率 |
|
FANUC/SIEMENS |
|
主轴驱动马达 |
kw |
7.5/11 |
|
X驱动马达 |
kw |
1.8/3.1 |
|
Y驱动马达 |
kw |
1.8/3.1 |
|
Z驱动马达 |
kw |
3.0/3.1 |
|
润滑冷却系统 |
|
|
|
润滑系统 |
自动润滑 |
|
|
冷却系统 |
喷水冷却 |
|
|
精确度 |
|
|
|
X轴定位精度 |
mm |
0.05（光栅0.01mm） |
|
Y/Z轴定位精度 |
mm |
0.02 |
|
重复定位精度 |
mm |
0.01 |
|
机械规格 |
|
|
|
气压需求 |
kg/cm2 |
6 |
|
操作系统 |
/ |
FANUC/SIEMENS |
|
高度 |
mm |
2600 |
|
占地面积 |
mm |
6700-8700x2400 |
|
重量 |
kg |
9000-11000 |
