产品特点：

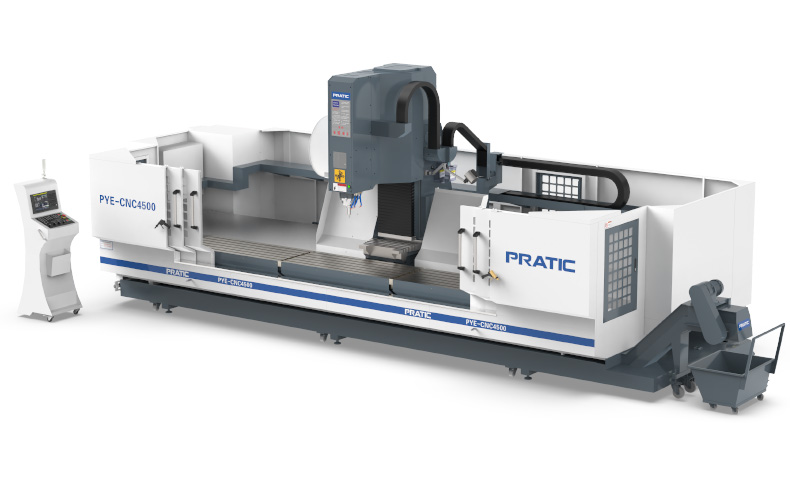

普拉迪数控机床高精度重型立式复合型材加工中心PYE
1.该机器是一台集钻孔、攻牙、铣削、为一体的CNC型材复合铝型材加工中心；
2.使用国际专用CNC数控系统；
3.适用于各种钢、铝、铜金属与非金属的加工；
4.采用加大型号的零部件，可满足重型加工需求；
5.采用全防护钣金设计；
6.效率高、精度高、加工强度高；
7.配有自动排屑机，方便清理；
8.广泛应用于：轨道交通、航天航空、机械配件、线性模组导轨、通讯等行业的材料加工。
产品参数：
|
参数表 - PYE |
||
|
行程 |
BT40 |
BT50 |
|
X 轴行程 |
2500~6500mm （可定制其他长度） |
2500-6500mm（可定制其他长度） |
|
Y 轴行程 |
650mm |
650mm |
|
Z 轴行程 |
700mm |
700mm |
|
主轴 |
|
|
|
主轴转速 |
10000rpm |
6000/8000rpm |
|
主轴锥孔 |
BT40φ150 |
BT50 |
|
刀库 |
|
|
|
刀库形式 |
圆盘式 Disc type |
圆盘式 Disc type |
|
刀库容量 |
24 pcs |
16 pcs |
|
换刀时间 |
2 sec |
2 sec |
|
移动速度 |
|
|
|
X轴移动 |
60 m/min |
60m/min |
|
Y轴移动 |
28 m/min |
28 m/min |
|
Z轴移动 |
28 m/min |
28 m/min |
|
切削进给速度X/Y/Z |
15000 mm/min |
15000 mm/min |
|
马达功率 |
FANUC / SIEMENS |
|
|
主轴驱动马达 |
11-18.5kw / 13-27kw |
15-18.5kw / 17-42.4kw |
|
X驱动马达 |
7.0kw / 5.2kw |
7.0kw / 5.2kw |
|
Y驱动马达 |
3.0kw / 3.1kw |
3.0kw / 3.1kw |
|
Z驱动马达 |
3.0kw / 3.1kw |
3.0kw / 3.1kw |
|
润滑冷却系统 |
|
|
|
润滑系统 |
自动润滑 |
|
|
冷却系统 |
喷水冷却 |
|
|
精确度 |
|
|
|
X轴定位精度 |
0.03mm（光栅0.01mm） |
|
|
Y/Z轴定位精度 |
0.015mm |
|
|
重复定位精度 |
0.01mm |
|
|
机械规格 |
|
|
|
气压需求 |
6kg/cm2 |
|
|
操作系统 |
SIEMENS / FANUC |
|
|
高度 |
3100mm |
|
|
占地面积 |
6900~10900 x 3100~3200mm |
|
|
重量 |
12000~17000kg |
|
