产品特点：

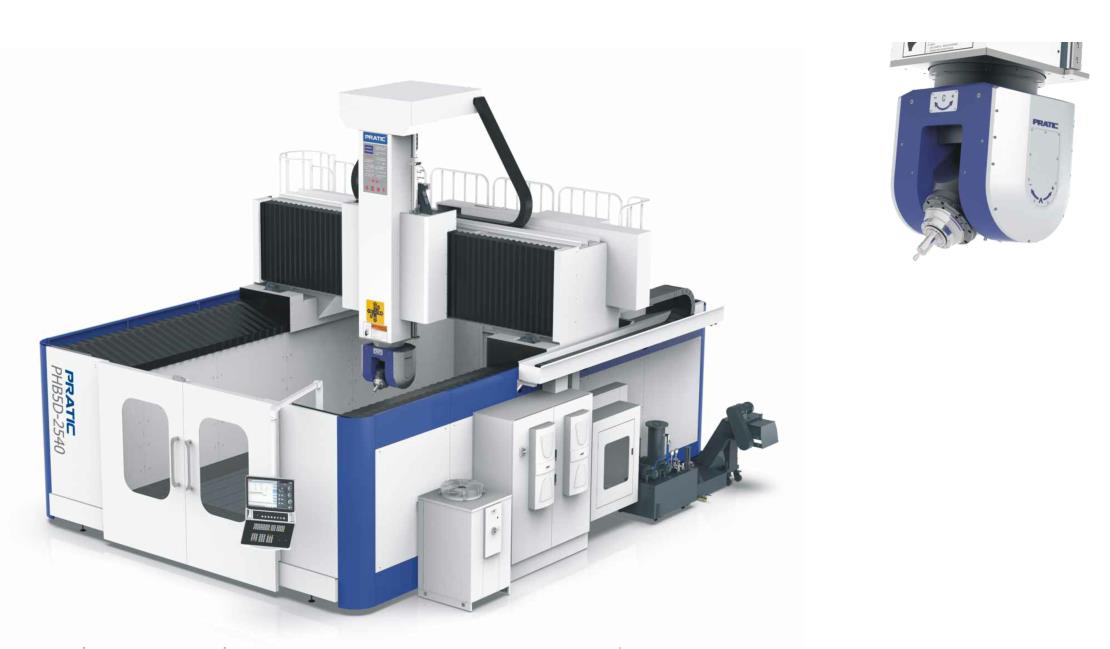

1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC龙门加工中心；
2.使用国际专用CNC数控系统；
3.适用于各种钢、铝、铜金属与非金属的加工 ；
4.采用动梁式设计模式，加工零件范围大，加工精度高。
5.配有自动排屑机，方便清理；
6.广泛应用于：机械制造等多角度、异形曲面的大扭矩重型加工；
7.可根据客户要求定制不同规格的机型。
产品参数：
|
参数表 - PHB5D |
||||
|
行程 |
单位 |
参数/2540 |
参数/2560 |
参数/2580 |
|
X 轴 |
mm |
4000 |
6000 |
8000 |
|
Y 轴 |
mm |
2600 |
2600 |
2600 |
|
Z 轴 |
mm |
1000 |
1250 |
1500 |
|
主轴 |
|
|
|
|
|
主轴转速 |
rpm |
16000（20000电主轴） |
16000（20000电主轴） |
16000（20000电主轴） |
|
主轴锥孔 |
/ |
HSK A63 |
HSK A63 |
HSK A63 |
|
刀库 |
|
|
|
|
|
刀库形式 |
/ |
伞形式 |
伞形式 |
伞形式 |
|
刀库容量 |
pcs |
20 |
20 |
20 |
|
相邻换刀时间 |
sec |
8 |
8 |
8 |
|
移动速度 |
|
|
|
|
|
X轴移动 |
m/min |
30 |
30 |
30 |
|
Y轴移动 |
m/min |
30 |
30 |
30 |
|
Z轴移动 |
m/min |
30 |
30 |
30 |
|
X/Y/Z进给速度 |
mm/min |
15000 |
15000 |
15000 |
|
马达功率 |
|
|
|
|
|
主轴驱动马达 |
kw |
30 |
30 |
30 |
|
X驱动马达 |
kw |
4.71x4 |
4.71x4 |
4.71x4 |
|
Y驱动马达 |
kw |
3.77x2 |
3.77x2 |
3.77x2 |
|
Z驱动马达 |
kw |
3.42x2 |
4.71 |
4.71 |
|
润滑冷却系统 |
|
|
|
|
|
润滑系统 |
- |
- |
- |
自动润滑 |
|
冷却系统 |
- |
- |
- |
喷水冷却 |
|
精确度 |
|
|
|
|
|
X轴定位精度 |
mm |
0.02 |
0.02 |
0.02 |
|
Y/Z轴定位精度 |
mm |
0.015/0.01 |
0.015/0.01 |
0.015/0.01 |
|
重复定位精度 |
mm |
0.01 |
0.01 |
0.01 |
|
机械规格 |
|
|
|
|
|
气压需求 |
kg/cm2 |
6 |
6 |
6 |
|
操作系统 |
/ |
SIEMENS |
SIEMENS |
SIEMENS |
|
高度 |
mm |
4950 |
4300 |
4950 |
|
占地面积 |
mm |
8000x7500 |
10200x7500 |
12200x7500 |
|
重量 |
kg |
53000 |
57500 |
70500 |
