产品特点：

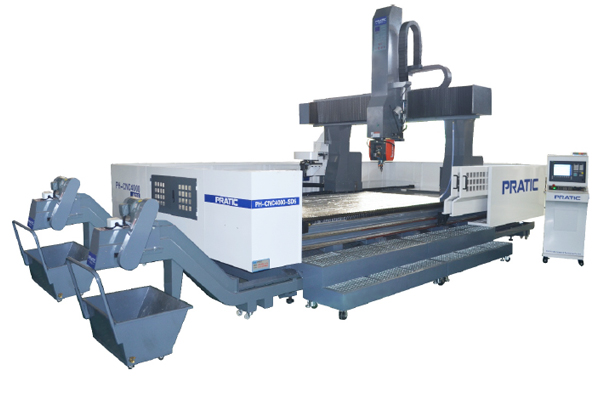

该机器是一台集铣削、钻孔、攻牙、倒角为一体的自动化复合加工中心，适用于加工各种长度的型钢、铜、铝型材等金属加工。
2.配备自动排屑机。
3.采用BT40主轴锥孔，增加了机器钢性。
4.添加机器防护罩，保证了操作者安全度与环境卫生。
5.采用刀臂式刀库。
6.可根据客户要求定制不同规格的机型
产品参数：
|
参数表 - PYB |
||
|
行程 |
单位 |
参数 |
|
X 轴 |
mm |
2500-12500 |
|
Y 轴 |
mm |
580 |
|
Z 轴 |
mm |
450 |
|
主轴 |
|
|
|
主轴转速 |
rpm |
1000012000 |
|
主轴锥孔 |
/ |
BT40 |
|
刀库 |
|
|
|
刀库形式 |
/ |
圆盘式TURRET |
|
拉钉形式 |
45° |
45° |
|
刀库容量 |
pcs |
24 |
|
相邻换刀时间 |
sec |
2 |
|
移动速度 |
|
|
|
X轴移动 |
m/min |
60 |
|
Y轴移动 |
m/min |
28/28 |
|
Z轴移动 |
m/min |
20 |
|
X/Y/Z进给速度 |
mm/min |
15000 |
|
马达功率 |
|
|
|
主轴驱动马达 |
kw |
7.5 |
|
X驱动马达 |
kw |
3.0 |
|
Y驱动马达 |
kw |
2.0 |
|
Z驱动马达 |
kw |
3.0 |
|
润滑冷却系统 |
|
|
|
润滑系统 |
油脂润滑 |
|
|
冷却系统 |
喷水冷却 |
|
|
精确度 |
|
|
|
X轴定位精确度 |
mm |
0.05[全闭环0.01] |
|
Y轴定位精确度 |
mm |
0.01 |
|
Z轴定位精确度 |
mm |
0.01 |
|
机械规格 |
|
|
|
气压需求 |
kg/cm2 |
6 |
|
操作系统 |
/ |
FANUC[MITSUBISH] |
|
高度 |
mm |
2500 |
|
占地面积 |
mm |
5500-15500X3000 |
|
重量 |
kg |
10000-21000 |
