产品概述：

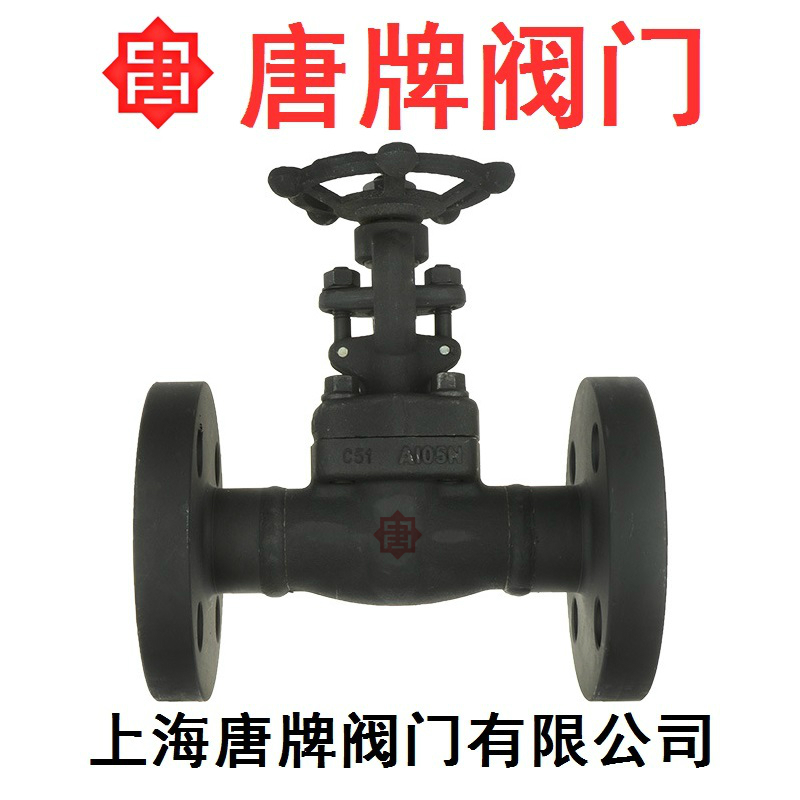

锻钢法兰闸Z41H-16C唐牌泰科沪工上海阀门厂适用于 Class150 ～ 2500 ,工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上,用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质，尿素等多种介质。Class150～800 锻钢闸阀的阀体与阀盖一般采用螺栓连接，Class900～2500 锻钢闸阀的阀体与阀盖一般采用压力自紧密封结构，结构设计紧凑，密封面堆焊硬质合金或根据用户要求设计。
标准材质细表：
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PIFE |
||
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(l) |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
销钉 |
A276 420 |
A276 304 |
||
|
9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 410 |
|||
|
14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
润滑垫片 |
A473 431 |
|||
|
18 |
填料 |
Flexible Graphite |
PTFE |
||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～200℃ |
||
注意：客户需求的其他材质也可采用。密封面料配对由客户要求内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢
产品外形结构及长度尺寸mm：
|
L(RF) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300Lb |
140 |
152 |
165 |
178 |
190 |
216 |
||
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H |
150Lb～300Lb |
158 |
169 |
197 |
236 |
246 |
283 |
|
|
600Lb |
169 |
197 |
236 |
246 |
283 |
320 |
||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
||
|
重量 |
150Lb |
RTJ |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
||
|
300Lb |
RTJ |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
||
|
600Lb |
RTJ |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
||
900Lb~1500Lb 标准材质明细表：
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
Corrugated SS+graphite |
SS+PTFE |
||
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
销钉 |
A276 420 |
A276 304 |
||
|
9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 420 |
|||
|
14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
润滑垫片 |
A473 431 |
|||
|
18 |
填料 |
Flexible Graphite |
PTFE |
||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||
注意：客户需求的其他材质也可采用。密封面料配对由客户要求内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢
