用 途
Y6-52型锅炉离心引风机是为适应燃用各种煤质并配有消烟除尘装置的(1~20t/h)工业锅炉而设计的,凡进气条件相当,性能又相适应者均可选用,但温度不得超过
200℃(№ 8以上不能超过180℃)。
特 点
当前工业锅炉系列较多,燃用煤质优劣悬殊,配用的除尘器阻力不一,所需引风机的风量,风压差异较大,为适用上述情况。考虑到风机的经济性,均采用三角胶带(C式)传动,不仅能以一个机号采用不同转速来满足同一吨位锅炉配置各类除尘器的要求,减少了风机的系列和机号,而且也便于使用单位根据实际情况,自行变换主轴转速来获得所需的较理想的风量和风压。
型 式
1. 引风机制成单吸入,机号有№ 3.55、4.5、6.3、8、9、11.2六种。
2. 引风机制成顺时针旋转或逆时针旋转两种型式。从传动组一端正视风机,叶轮顺时针旋转者称顺旋风机,以“顺”表示;反之称逆旋风机,以“逆”表示。
3. 风机的出风口位置以机壳的出风口角度表示。“顺”“逆”均可制成0°、90°、180°三种角度。
结 构 特 性

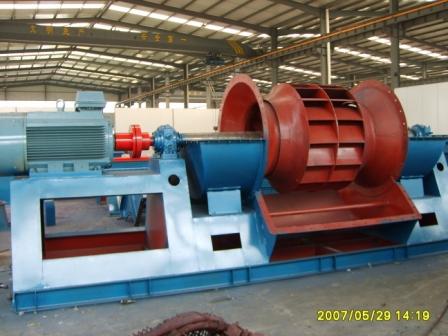

风机由叶轮、机壳、进风口、传动组和调节门等部分组成。
1. 叶 轮 — 有16片材料为16 Mn的后倾平板叶片,焊接于弧锥形前盘与平板形的后盘中间,经静、动平衡校正,运转平稳,有较高的强度和耐磨性,使用寿命长。
2. 机 壳 — 用钢板焊成蜗形整体壳,№ 8以上“顺”“ 逆”转通用。
3. 传 动 组 — 主轴由优质钢制成,采用滚珠轴承,二只并列的轴承座,用2号钙钠基润滑脂润滑和风叶自冷,结构简单。
4. 进 风 口 — 制成敛散式整体结构,用螺栓固定于机壳入口侧。
5. 调 节 门 — 用以调节风机的流量。调节门轴向安装于进风口之前,采用外部传动的结构,转动灵活方便,调节范围由90°(全闭)到0°(全开)。调节门的扳把位置,从进风口方向看,对顺旋风机,扳把逆时针转动是由全闭到全开,对逆时针旋转风机,扳把顺时针转动是由全闭到全开。
为使调节门各部正常工作,必须很好的润滑,因引风机气体温度较高,润滑脂采用高温(260 ℃)膨滑土脂,在高温运转时仍能保证润滑作用。
性 能 选 择
性能表系根据№ 6.3样机在调节门叶片为全开(0°)状态下按照新标准GB1236-85《通风机空气动力试验方法》试验所得数据,并考虑到机号和转速不同引起雷诺数Re变化作出相应修正后给出。
由于雷诺数Re的影响,同系列风机中机号较小者效率稍低。
= 当Re<5×106时表一、图一需修正
无因次性能曲线换算为有因次的计算公式
全 压: = (Pa)
流 量: = (m3/h)
式中: D2 — 叶轮叶片外缘直径 (m)
u2 — 叶轮叶片外缘线速度 (m/s)
— 气体密度 (kg/m3)
