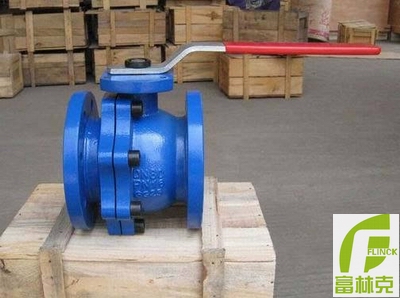

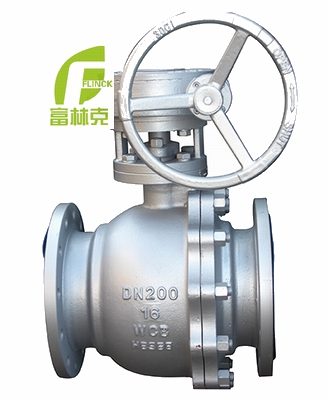

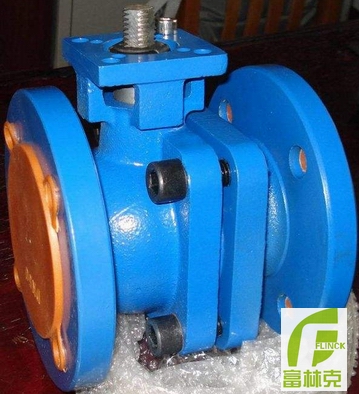

德标球阀描述
型号:Q41F，Q47F
尺寸:1/2-20"
压力:PN16-PN40
温度:-29～+120℃～+250℃
材质:碳钢，不锈钢304/316
传动:手动，蜗轮传动，气动，电动
设计标准: DIN 3357 EN 12516-1
壁厚标准: ASME B16.34 EN 12516-1
防火标准: API 307 ISO 10497
结构长度: DIN 3202
法兰标准: DIN EN 1092-1
检测标准: DIN 3230 EN 12266
富林克德标球阀采用弹性阀座开启扭矩小，密封可靠，产品使用用寿命长， 阀杆采用下装式防飞出阀杆装置，并且阀杆内部有多道密封环节，产品采用防静电设置，可应用于石油天然气化工等苛刻环境。德标球阀主要应用于食品机械，水处理，化工管道，石油天然气等行业，对于不同的温度，以及不同的介质可以选择不同的密封材质以及壳体材质适用于气体、油品、水、酸性、碱性等介质。
工作原理
一、开启过程
1. 在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2. 当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3. 阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4. 直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
二、关闭过程
1. 关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2. 继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3. 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4. 手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
特点--
1、流体阻力小、结构紧凑、设计合理、通道流畅。
2、密封性好，在真空系统中也已广泛使用。
3、操作方便，开闭迅速，从全开到全关只要旋转90度，便于轻便控制。
4、紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
5、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
德标球阀性能规范
|
试验项目 |
壳体试验 |
密封试验 |
上密封试验 |
气密封试验 |
|
|
介质 |
水 |
气 |
|||
|
单位 |
MPa |
MPa |
MPa |
MPa |
|
|
公称压力PN(MPa) |
1.6 |
2.4 |
1 8 |
1 8 |
0.5-0.7 |
|
2.5 |
3.8 |
2.8 |
2.8 |
||
|
4.0 |
6.0 |
4.4 |
4.4 |
||
|
6.4 |
9.6 |
7.0 |
7.0 |
||
|
10.0 |
15.0 |
11.0 |
11.0 |
||
|
16.0 |
24.0 |
18.0 |
18.0 |
||

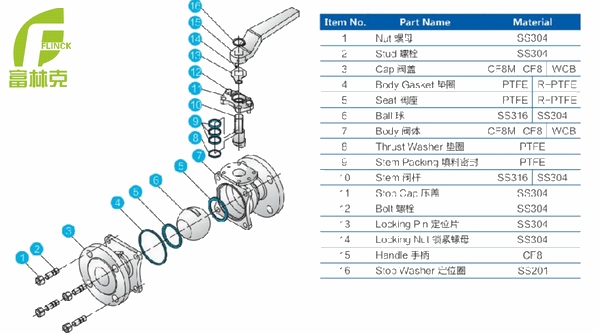

德标球阀装配图

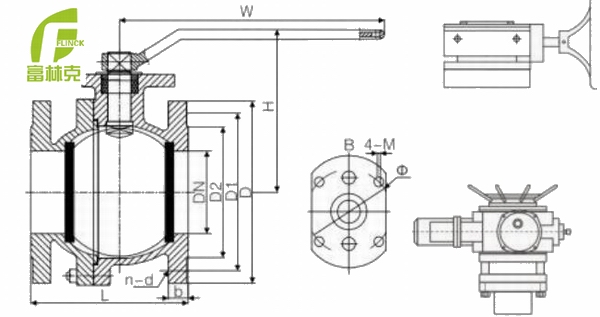

德标球阀结构图
