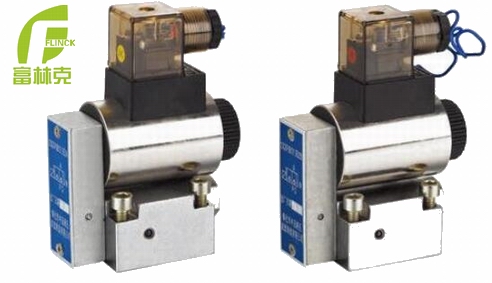

电磁球阀（电磁换向球阀）描述
型号:23QDF二位三通，24QDF两位四通/K－常开、B－常闭
尺寸:DN6/DN10
压力:PN315
温度:-29～+120℃
材质:A105，不锈钢304/316
额定工作电压：24VDC；200VAC
1.富林克QDF电磁球阀在接到开（关）阀信号后，驱动机构得电带动球阀阀芯转动，阀芯转到位后驱动机构内部自断电，阀位机械指示指向相应的阀位，阀位开关输出阀位信号。
2.阀芯每转90°，阀功能切换一次。本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；
3.电机短时带电，节省电能，延长使用寿命。
适用于空气、油、水等无强腐蚀性的流体。可广泛应用于电力、石化、冶金等部门，实现远程控制管道介质的流通与中断。
特点
1.本阀采用球阀结构，增强密封性能，延长使用寿命。
2.线圈瞬时带电，避免传统电磁阀因长期带电易烧线圈而无法工作。
3.对介质流向不作要求，电磁阀两腔口互为进、出口。
4.因其直通结构，对介质清洁度不作要求。
5.对进、出口工作压力不作要求，在0～25MPa压力范围内均能正常工作。
6.工作时，需要内、外部回路共同作用方能转换阀的关、闭状态，故即便外部开关信号误动 作，只要内部回路正常，不会引起阀误动。
7.本阀全部采用不锈材料，确保良好运行。

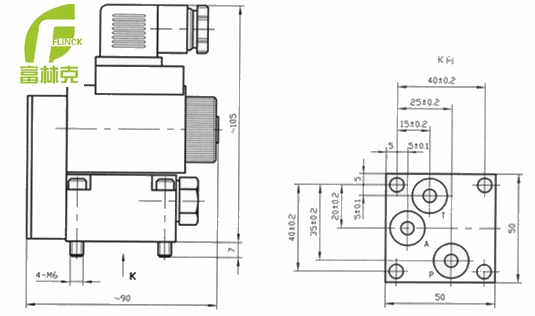

二位三通电磁球阀结构尺寸
|
名称 |
型号 |
阀芯机能 |
机能代号 |
机能符号 |
|
二位三通 |
23QDF6K/315E* 23QDF10K/315E* |
常开型 |
K |
|
|
23QDF6B/315E* 23QDF10B/315E* |
常闭型 |
B |
|

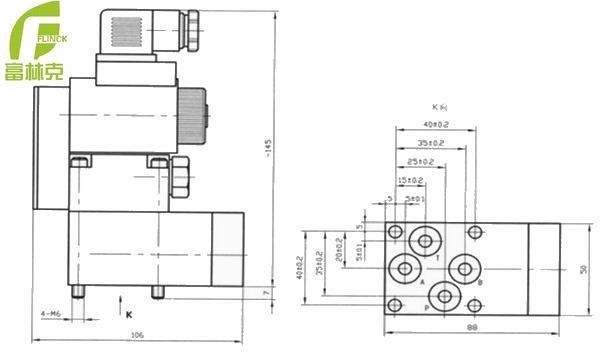

二位四通电磁球阀结构尺寸
|
名称 |
型号 |
阀芯机能 |
机能代号 |
机能符号 |
|
二位四通 |
24QDF6K/315E* 24QDF10K/315E* |
常开型 |
K |
|
|
24QDF6B/315E* 24QDF10B/315E* |
常闭型 |
B |
|
