四通球阀描述
型号:Q46F
尺寸:DN50-DN500
压力:PN16-PN40
温度:-20～+120℃
材质:铸钢，不锈钢304/316
连接方式：法兰/内螺纹

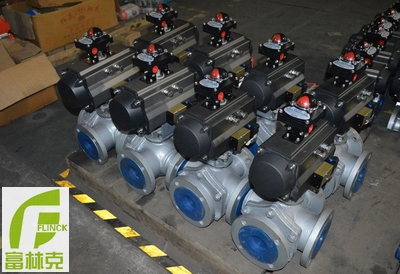

富林克四通换向球阀实现正反供水切换，每动作90度 ，供水方式切换一次，工作时阀1、4口 开启，阀2、3关闭；反向供水时阀2、3开启，阀1、4 关闭，实现一台四通球阀替代四个阀门，操作方便。
特点--
1.流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体是，流体阻力小。
2.密封性能好：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3.使用寿命长：阀门的阀芯和阀杆材料采用奥不锈钢，阀座材料选用PTFE，达到良好的抗腐蚀性作用，延长了阀门的使用寿命。

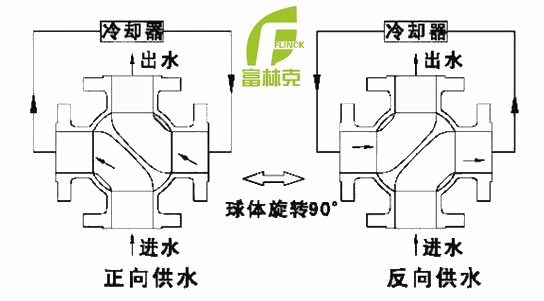

四通球阀流向图
四通球阀性能规范
|
公称压力 PN |
常温 工作压力 |
壳体试 验压力 |
气密封 试验压力 |
高压密封 试验压力 |
|
1 ． 6 |
1 ． 6 |
2 ． 4 |
0 ． 6 |
1 ． 76 |
|
2 ． 5 |
2 ． 5 |
3 ． 8 |
0 ． 6 |
2 ． 75 |
|
4 ． 0 |
4 ． 0 |
6 ． 0 |
0 ． 6 |
4 ． 4 |
|
C1aSSl50 |
2 ． 0 |
3 ． 0 |
0 ． 6 |
2 ． 2 |
四通球阀零件材料
|
阀体＼阀盖 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
||||
|
球体 |
GB |
2Cfl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀杆 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀座 密封面 |
GB |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
|
ASTM |
|||||||
|
填料 |
GB |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|||
|
ASTM |
|||||||
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
||||
|
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A1942H |
A194-8 |
A194-8 |
||||

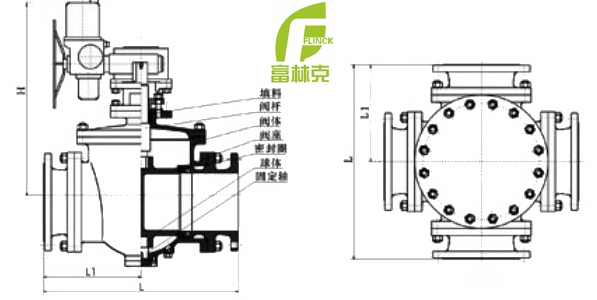

四通球阀结构图
四通球阀尺寸
|
公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
|
L |
240 |
260 |
280 |
320 |
380 |
440 |
670 |
760 |
850 |
980 |
1080 |
1360 |
1750 |
|
L1 |
120 |
130 |
140 |
160 |
190 |
220 |
335 |
380 |
425 |
490 |
540 |
680 |
875 |
|
H |
325 |
335 |
360 |
370 |
420 |
440 |
49 |
520 |
610 |
700 |
800 |
900 |
1000 |
