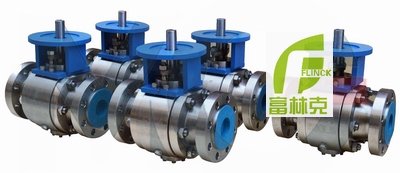

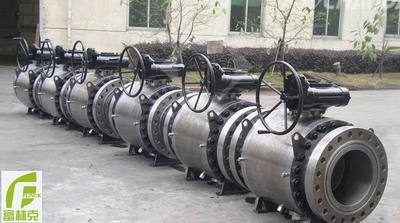

抗硫球阀描述
型号:KQ47F、KQ41F
尺寸:DN25-400 1"-16"
压力:PN16-PN320
温度:-40～+120℃
材质:锻钢,不锈钢304/316
传动:手动，电动，气动

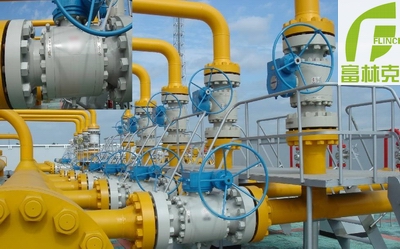

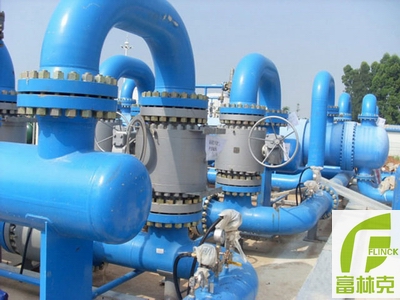

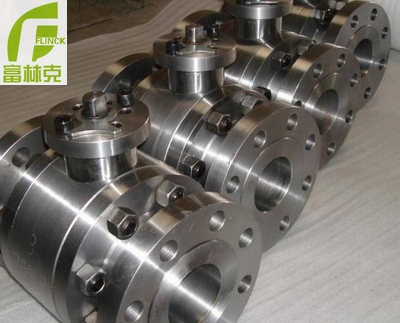

富林克抗硫球阀为满足在硫化环境下防止硫化就力裂化的要求,不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料,使阀门不仅防腐蚀，抗硫化能力强，适用压力与温度范围广。抗硫球阀广泛适用于化工、炼油、油气、天然气、钢铁等介质管路
特点--
1、抗硫化应力裂化：阀门接触介质的材料都是标准进行选择，且按标准进行表面镀镍，能满足硫化环境工况的需求。
2、用聚合物或金属作密封材料，在高温、高压工况具有优良的密封性能。
3、设置填料箱，防止阀门内腔压力异常升高而使阀杆飞出，增置倒密封结构，能确保填料可靠密封。
4、密封性能好，防火、防静电。
抗硫球阀性能及规范
|
公称压力 PN(MPa) |
试验压力(MPa) |
压力级 |
试验压力(MPa) |
||||
|
壳体 |
高压液密封 |
低压气密封 |
壳体 |
高压液密封 |
低压气密封 |
||
|
2.5 |
3.75 |
2.75 |
0.6 |
CLASS150 |
2.94 |
2.16 |
0.6 |
|
4.0 |
6.0 |
4.4 |
CLASS300 |
7.76 |
5.62 |
||
|
6.4 |
9.6 |
7 |
CLASS600 |
15.3 |
11.23 |
||
|
10.0 |
15 |
11 |
CLASS900 |
23 |
16.85 |
||
抗硫球阀主要参数
|
主要型号 |
零件名称 |
材质 |
|||
|
碳钢 |
低温钢 |
不锈钢 |
|||
|
KQ47F/H KQ347F/H |
阀体 |
A105 |
A350LF2 |
A182 F316 |
|
|
球体 |
A105 + 镀镍 |
A350LF2 |
A182 F316 |
||
|
阀杆、固定轴 |
45/40cr+ 镀镍 |
42CrMo+ 镀镍 |
A182 F316 |
||
|
阀座 |
A105+ 镀镍 |
A350LF2+ 镀镍 |
A182 F316 |
||
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
||||
|
O 型圈 |
氟橡胶 |
||||
|
垫片、填料 |
柔性石墨 V 型聚四氟乙烯 |
||||
|
轴套 |
SF 自润滑轴承 |
||||
|
螺栓 |
A193 B7M |
A193 B7M |
316 |
||
|
螺母 |
A194 2HM |
A194 7M |
316 |
||
|
应 用 规 范 |
结构长度按 |
GB12221-89 ANSI B16.10 |
|||
|
法兰尺寸按 |
JB79-59 GB9113 HG20592-9 ANSI B16.5 |
||||
|
焊接标准按 |
GB12221-89 ANSI B16.25 |
||||
|
检验试验按 |
GB/T13927 JB/T9092-99 API598 |
||||
|
防火试验按 |
API 607 BS6755 II |
||||

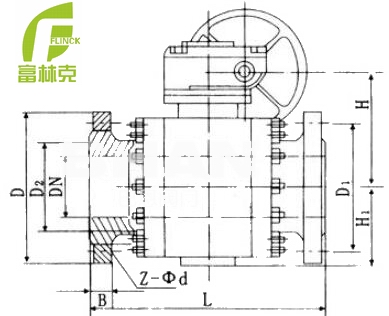

抗硫球阀结构图
抗硫球阀尺寸
|
压力 |
通径DN |
d1 |
L |
Lo |
D |
D1 |
D2 |
H |
H1 |
B |
z-Φd |
|
1.6MPa |
50 |
50 |
216 |
400 |
160 |
125 |
100 |
153 |
139 |
16 |
4-18 |
|
80 |
80 |
283 |
600 |
200 |
160 |
135 |
195 |
178 |
20 |
8-18 |
|
|
100 |
100 |
305 |
850 |
2 2 0 |
180 |
155 |
213 |
191 |
20 |
8-18 |
|
|
150 |
150 |
394 |
- |
285 |
240 |
210 |
535 |
184 |
24 |
8-23 |
|
|
200 |
200 |
457 |
- |
340 |
295 |
262 |
504 |
221 |
26 |
12-23 |
|
|
250 |
250 |
533 |
- |
405 |
355 |
320 |
608 |
258 |
30 |
12-25 |
|
|
300 |
300 |
610 |
- |
460 |
410 |
372 |
647 |
282 |
30 |
12-25 |
|
|
350 |
350 |
686 |
- |
520 |
470 |
435 |
813 |
352 |
34 |
16-25 |
|
|
400 |
400 |
762 |
- |
580 |
525 |
485 |
882 |
417 |
36 |
16-30 |
|
|
2.5MPa |
50 |
50 |
216 |
400 |
165 |
125 |
100 |
153 |
139 |
20 |
4-18 |
|
80 |
80 |
283 |
600 |
200 |
160 |
135 |
195 |
178 |
22 |
8-18 |
|
|
100 |
100 |
305 |
850 |
230 |
190 |
160 |
213 |
1 9 1 |
24 |
8-23 |
|
|
150 |
150 |
403 |
- |
300 |
250 |
218 |
525 |
184 |
30 |
8-25 |
|
|
200 |
200 |
502 |
- |
360 |
310 |
278 |
564 |
221 |
34 |
12-25 |
|
|
250 |
250 |
568 |
- |
425 |
370 |
332 |
729 |
268 |
36 |
12-30 |
|
|
300 |
300 |
648 |
- |
485 |
430 |
390 |
774 |
298 |
40 |
16-30 |
|
|
350 |
350 |
762 |
- |
555 |
490 |
448 |
813 |
352 |
44 |
16-34 |
|
|
400 |
400 |
838 |
- |
620 |
550 |
505 |
931 |
417 |
48 |
16-34 |
