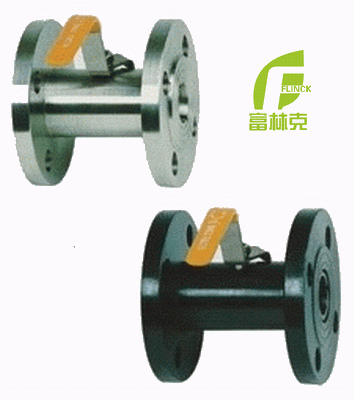

广式法兰球阀描述
型号:Q41F
尺寸:DN15-DN100
压力:PN16-PN25
温度:-40～+250℃
材质：A105，碳钢，不锈钢304/316
驱动方式：手动
富林克广式法兰球阀为管子一体式球阀,通过球芯90度旋转来达到截断或接通管路中的介质
特点-
启闭扭矩低，流通阻力小;
密封性能好，连接牢固;
球体和阀座的密封面与介质隔离，启闭时，不会引起阀门密封面的侵蚀
用途-
广式法兰球阀主要应用于石油、化工、制药、化肥、电力、水处理、市政工程行业等各种工况的管路上，切断或接通管路介质。
广式法兰球阀 主要零件材料
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q41F-16C、Q41F-25C Q41F-40C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 锈 钢 SS304 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL |
聚四氟乙烯PTFE对位聚苯PPL |
|
硝酸类 |
Q41F-16P、Q41F-25P Q41F-40P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸类 |
Q41F-16R、Q41F-25R Q41F-40R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |

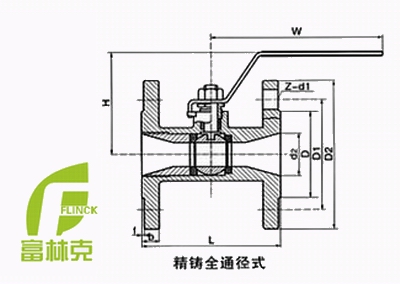

广式法兰球阀 结构图
广式法兰球阀 尺寸
|
公称通径 |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
Z-d1 |
H |
W |
|
|
DNmm |
in |
|||||||||||
|
15 |
1/2 |
10 |
15 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
|
20 |
3/8″ |
12.6 |
20 |
106 |
75 |
105 |
55 |
14 |
2 |
4-14 |
65 |
110 |
|
25 |
1″ |
17 |
24 |
109 |
85 |
115 |
65 |
16 |
2 |
4-14 |
70 |
110 |
|
32 |
1 1/4″ |
22 |
32 |
126 |
100 |
135 |
78 |
16 |
2 |
4-18 |
85 |
145 |
|
40 |
1 1/2″ |
25 |
38 |
136 |
110 |
145 |
85 |
16 |
3 |
4-18 |
90 |
145 |
|
50 |
2″ |
32 |
46 |
154 |
125 |
160 |
100 |
18 |
3 |
4-18 |
98 |
177 |
|
65 |
2 1/2″ |
44 |
60 |
170 |
145 |
180 |
120 |
20 |
3 |
8-18 |
110 |
190 |
|
80 |
3″ |
50 |
72 |
195 |
160 |
195 |
135 |
22 |
3 |
8-18 |
130 |
240 |
|
100 |
4″ |
65 |
92 |
215 |
180 |
215 |
155 |
22 |
3 |
8-18 |
150 |
26 |
