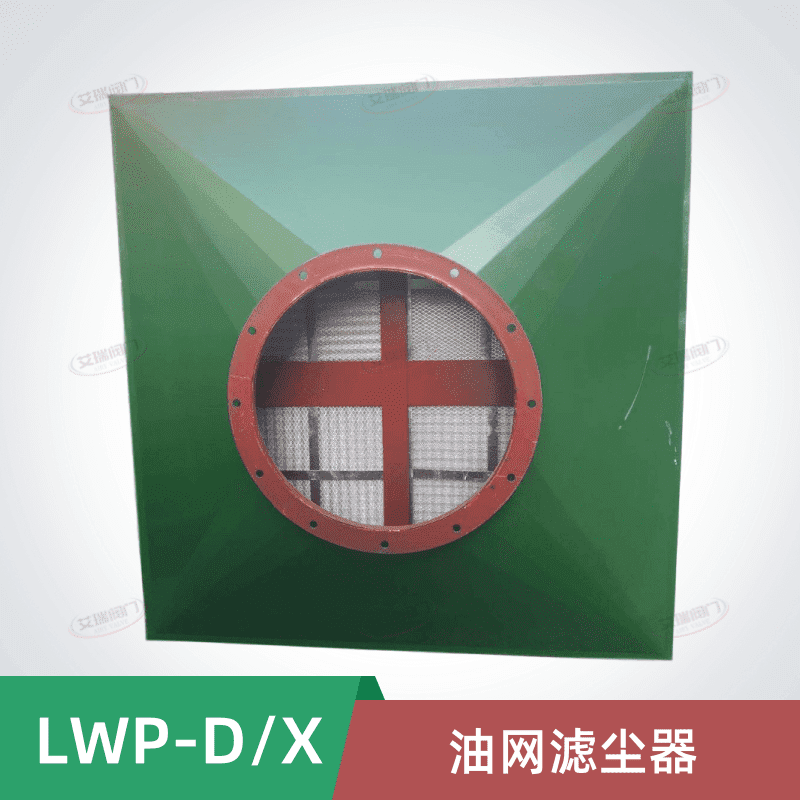

LWP-D管式油网滤尘器

一、油网滤尘器用途

LWP-X/D油网除尘器是清洁型、滤毒式通风管路上的一种必用的粗滤器。战时能过滤粗颗粒的爆炸残余物，平时能过滤空气中较大颗粒的灰尘。本滤尘器适用于净化含尘浓度平均低于0.5（毫米/立方米）的含尘空气。

二、油网滤尘器主要技术参数

型号	滤尘效率（%）		风量（立方米/小时）
			600		800	1000		1200		1400		1600		2000		耗量油（克/块）
		阻力（毫米/水柱）
LWP-—D	93～98	初		1.3	2		2.8		3.7		4.8		6		10		200～325
		终		2.5		3.8		5.5		7.5		9.75		12.5		15
LWP—X	93～98	初		0.9	1.5		2.1		2.75		3.6		4.5		6			125～200
		终		2	3		4.25		5.7		7.25		8.8		10

注：经加固后抗冲击波作用压力=0.5Kg /平方厘米

三、油网除尘器结构

滤尘器由单位的有同规格之波纹状网格组成，有D型、X型二种，其结构特征如下表：

型号	网格层数（层）	波纹（M/M）		网格规格（M/M）	外型尺寸（mm）
		高	间距	前一半	后一半	长	宽	高
LWP—D	18	5.5	11	1.3	0.64	520	520	120
				0.29	0.23
LWP—X	12	4	11	1.36	0.65	520	520	70
				0.23	0.19

四、油网滤尘器产品结构图

编号	名称	型号及规格	单位	数量
1	变径管	δ=2 钢板	只	2
2	法兰	L25×4	个	4
3	密封垫	δ=3 橡胶板	个	2
4	螺栓	M6×20	只	20
5	螺母	M6	只	20
6	垫圈	6	只	40
7	法兰	510×1064 L30×4	个	4
8	螺栓	M8×25	只	64
9	垫圈	8	只	128
10	密封垫	δ=5 橡胶板	个	2
11	螺母	M8	只	64
12	外壳	δ=3 510×1064钢板	个	1
13	短管	δ=3 1064×130（80）钢板	个	1
14	法兰	L25×4 1064×130（80）	个	1
15	密封垫	δ=3 橡胶板	个	1
16	封板	δ=3 1064×180（130）钢板	块	1
17	滤尘器	LWP-D（X）	个	2/3
18	导轨	L20×3 L480	根	8/16
19	中间分隔板	δ=3 钢板	块	1/2
20	托架	C8 L550	根	1

注：括号中尺寸为LWP-X型油网除尘器

五、油网除尘器规格尺寸表

型号	A	B	C	D	E
二片式	1063	510	550	1063	320
四片式	1063	1020	1060	1063	830

六、油网除尘器安装使用说明

1、油网滤尘器安装要求平整，管子间、管子与法兰间均采用连续焊缝焊接，要求不漏风。
2、油网滤尘器安装中心离墙位置，可根据设计进行改变，但要相应改变托架的长度。
3、当设备中心线离墙大于500mm时，支架宜采用托支架形式。
4、油漆要求：涂红丹防锈底漆两道，外壁复涂灰色调和漆两道。
5、油网滤网器应根据要求进行加固。
6、墙上由土建预埋160×160×10钢板一块。

深圳市艾瑞阀门有限公司人防防化设备：

D40J-0.5手动密闭阀门、D940J-0.5手电动密闭阀门、SMF双连杆手动密闭阀门、DMF双连杆手电动密闭阀门、防爆地漏、不锈钢防爆地漏、FCH防爆超压排气活门、PS超压排气活门、自动排气活门、电动脚踏两用风机、手摇电动两用风机、防爆清扫口、防爆按钮、LWP-X油网滤尘器、LWP-D油网除尘器、RFP-1000过滤吸收器、测压装置、风量测量装置、插板阀、换气堵头、通风方式控制箱、通风方式信号灯箱、防化插座箱、防爆阀门、防护阀门、微孔复合消声器、风量调节阀、防火调节阀、消声百叶回风口、手摇泵、混流风机、轴流风机、柜式风机、密闭接线盒等。
