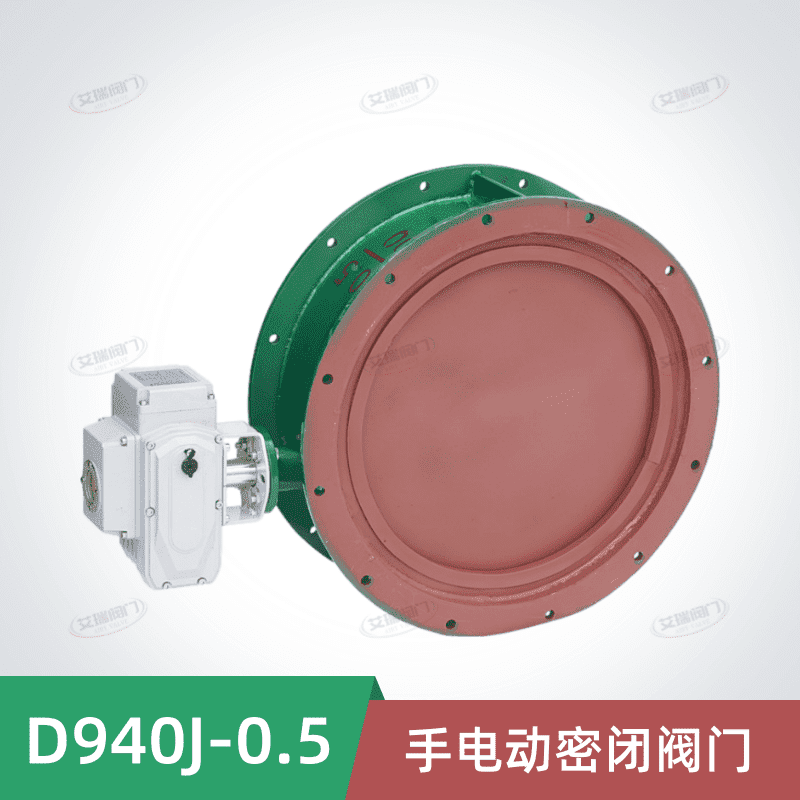

D940J-0.5手电动密闭阀门
一、手电动密闭阀门用途：
D940J-0.5手电动密闭阀门用于转换通风方式，改变空气流程，适用于人防、国防和民用工业程介质为空气的通风和排风管路上。本阀适用公称压力PN≤0.05MPa, 工作温度- 30～+40℃，相对湿度30～90％，介质为空气的管路上，作为单向闭路机构。手电动密闭阀具有一定的抗冲击波余压能力，可以电动和手动两用，安装时注意介质流向应与阀体上所标注的箭头方向一致。
二、手电动密闭阀门技术参数和性能
|
手电动密闭阀门电动执行器技术参数 |
手电动密闭阀门阀体参数 |
|||
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN150～1000mm |
|
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN0.05MPa |
|
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
碳钢 |
|
|
动作范围 |
0～90°±5° |
阀体材质 |
球墨铸铁、碳钢 |
|
|
动作时间 |
15秒/30秒/60秒 |
阀板材质 |
球墨铸铁、碳钢 |
|
|
环境温度 |
-30°～60° |
阀座密封 |
NBR |
|
|
手动操作 |
附带手柄操作 |
结构形式 |
中线型 |
|
|
限 位 |
电气、机械二重限位 |
温度 |
NBR≤68℃ |
|
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
空气 |
|
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特点 |
远程控制、启闭灵活、结构紧凑 |
|
三、手电动密闭阀门外形尺寸
|
公称通径DN |
A |
B |
D |
D1 |
L |
额定功率 |
额定电流 |
|
200 |
155 |
450 |
215 |
250 |
118 |
15W |
0.2A |
|
300 |
155 |
500 |
315 |
360 |
145 |
15W |
0.2A |
|
400 |
208 |
556 |
441 |
490 |
175 |
25W |
0.5A |
|
500 |
208 |
622 |
560 |
622 |
225 |
25W |
0.5A |
|
600 |
208 |
764 |
666 |
720 |
275 |
25W |
0.5A |
|
800 |
256 |
866 |
870 |
920 |
290 |
50W |
0.8A |
|
1000 |
288 |
1005 |
1090 |
1160 |
300 |
120W |
1.2A |
四、手电动密闭阀门安装
1、可以安装在水平或垂直管道上，使用时要求阀门板全启或全闭，不能作调节流用。
2、阀门安装时，应保证标志压力通径的剪头与受冲击波的方向一致，并应便于阀门手柄的操作。
3、可以采用支架或吊架形式安装。
4、接管的法兰和橡胶垫圈按图加工。
五、手电动密闭阀门注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
