一、用途：
本机为间断型实验室真空过滤机设备，主要供地质、冶金、煤炭、建材等系统科研实验单位，在开展矿石可选性实验工作中，作为浮选，磁选等作业粘稠泥质矿浆过滤之用，亦用供选矿厂或其它部门生产过程中各作业点检测样品时，进行固液分离时使用。
二、技术规格：
1、滤盘直径：大盘Φ240mm，小盘Φ120mm
2、滤盘容量：大盘容量3.6升，小盘容量0.64升
3、矿浆浓度：10%-30%左右
4、矿浆粒度：≤0.5mm
5、过滤样品重量：大盘成饼干重不超过500克，小盘成饼干重不超过100克。
6、过滤时间：一般物料5-10分钟
7、滤饼水分：一般物料不大于26%
8、真空度：不低于91.2KPa
9、电源：380V、三相四线制
10、整机耗电量：不大于1.6KW
11、外型尺寸：长×宽×高1038×420×970mm
12、总重量：约160kg
三、结构简介：
1、结构：

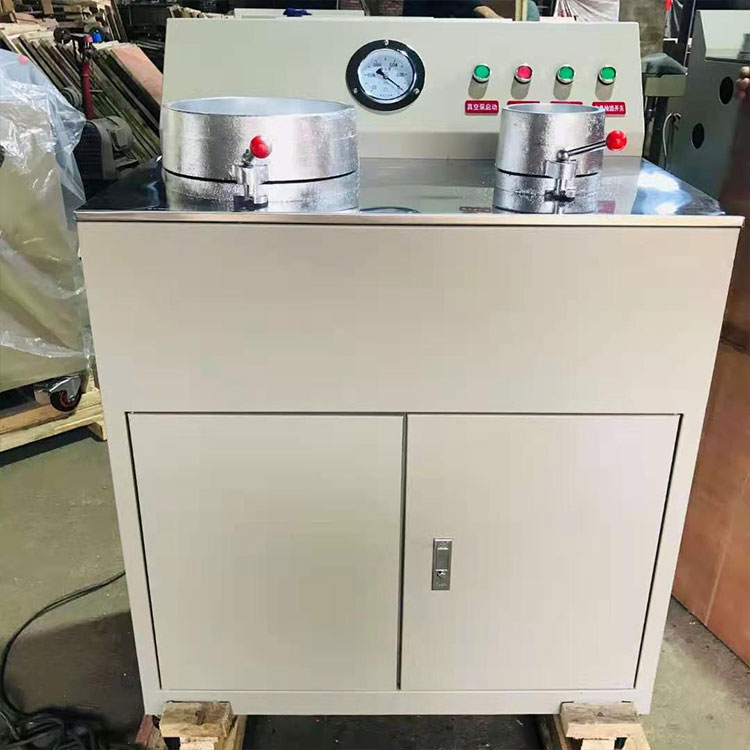

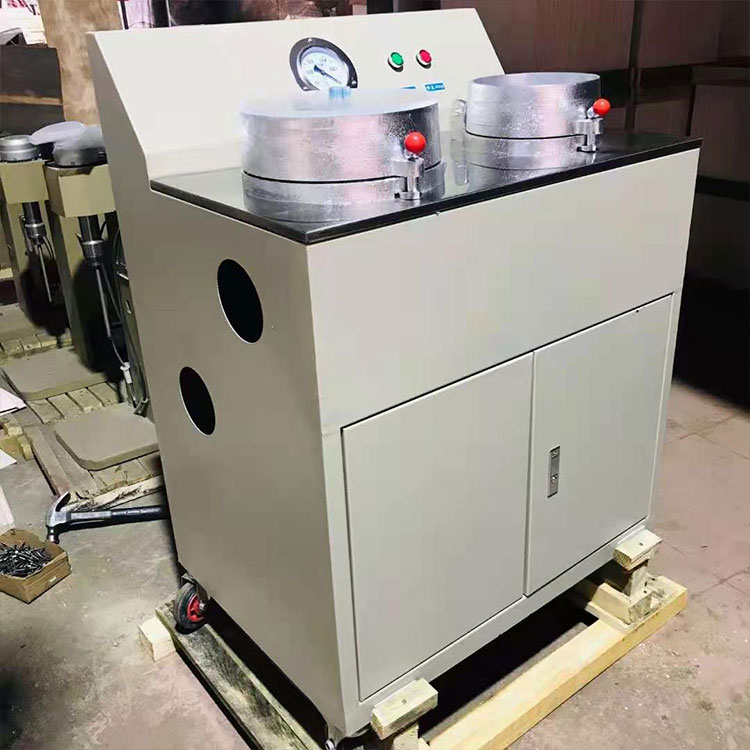

DL-5C型过滤机，设有两个容量不同的滤盘，不同量的矿浆可以直接倾入相应容量的盘内进行脱水处理。真空系统主要由旋片式真空泵、分水滤气器、真空负压罐、地磁阀以及真空管道组成。
（1）Φ120毫米滤盘（2）Φ240毫米滤盘（3、5、9、11）电磁阀（4）真空表（6）液位控制组件（7）真空负压罐（8）自动排水平阀（10）分水滤气器（12）真空泵（13）电动机
2、过滤原理：
真空泵起动后约10秒内，可将真空负压罐内，抽成一个不小于91.2KPa（68.4毫米汞柱）的负压腔，然后接通电磁阀3或5在压力差的作用下，使滤盘内的液体很快透过过滤纸，达到脱水的目的。
3、结构：
本机结构简单，紧凑，真空系统工作可靠，具有较高的真空度，为防止真空负压罐内的液体进入真空泵，在器内设置了上下接点，当液体达到预定高度是真空泵自动停车，同时打开放气电磁阀，待液体排完后自行起动。
四、安装、使用、维护
1、安装：
（1）机体应设有排放液体的胶管（长度不得大于0.5米）和明沟。
（2）设备滤盘上平面应调到水平便防滤饼含水量不均。
（3）设备安装后，应检查在运输途中坚固件及各电器元件的接线焊接处是否有脱落现象。经检查无误后接通电源，三个红接线柱为三相380V，黑色接线柱为零线，试开车运转注意电机转向与真空箭头指向一致，正常后即可使用。
2、使用：
（1）外接电源接通后打开机器左下角总电源开关，控制面板的电源指示灯亮。
（2）开起滤盘上环，在多孔的筛板上铺上滤布或滤纸，然后放下上环，用压紧勾使之与盘座压紧。
