河南邦信阴极保护电位监测系统简介及构成
导管架阴极保护监测系统能够监测牺牲阳极的发出电流以了解牺牲阳极的消耗情况，监测导管架的电位以了解导管架的保护况。通过采集的数据可以评估阴极保护的剩余寿命，判定导管架是否得到较好的保护，及时发现隐患并采取补救措施。
阴极保护监测系统属于预装式系统,在导管架建造期完成海平面以下部分安装，导管架海上就位后完成系统对接与调试。阴极保护监测系统由水上和水下两部分组成，水下部分包括复合参比电极、电流测量探头及防水电缆，水上部分为数据采储装置，实现24h不间断连续性监测。
复合参比电极
复合参比电极由固态Ag/AgCl电极与高纯锌电极组成，如图1所示。复合参比电极有长效和防污损生物附着的功能，具备抗强烈冲击和振动的能力，并能承受平台水深相应的压力，在海水中的电位值长期稳定。
复合参比电极用来监测导管架结构关键部位的阴极保护电位，评判保护效果，常见的海洋工程结构的阴极保护电位范围如表1所示。

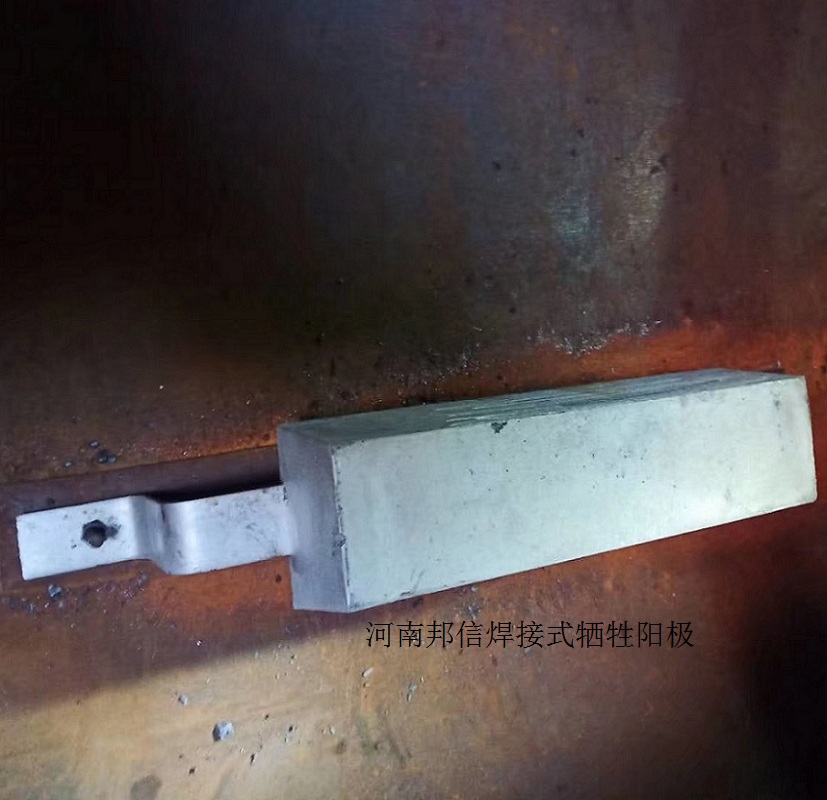

港工设施，海洋工程设施用铝合金牺牲阳极
|
型号 |
规格/mm |
重量/ kg |
|
A×（B1+B2）×C |
||
|
AI-1 |
2300×（220+240）×230 |
310.0 |
|
AI-2 |
1600×（200+210）×220 |
190.0 |
|
AI-3 |
1500×（170+200）×180 |
130.0 |
|
AI-4 |
900×（150+170）×160 |
58.0 |
|
AI-5 |
1500×（148+178）×170 |
120.0 |
|
AI-6 |
850×（180+220）×180 |
85.0 |
|
AI-7 |
800×（200+280）×150 |
80.0 |
|
AI-8 |
700×（160+220）×180 |
72.5 |
|
AI-9 |
1250×（115+135）×130 |
56.0 |
|
AI-10 |
1000×（115+135）×130 |
46.0 |
|
AI-11 |
750×（115+135）×130 |
35.0 |
|
AI-12 |
500×（115+135）×130 |
23.0 |
河南邦信防腐材料有限公司有工程技术人员和施工人员，具有安全生产许可证、防水防腐保温工程贰级资质、特种工程（特种防雷）施工资质,为客户提供轨道交通防雷设计、产品安装、检测维护及技术咨询服务。
