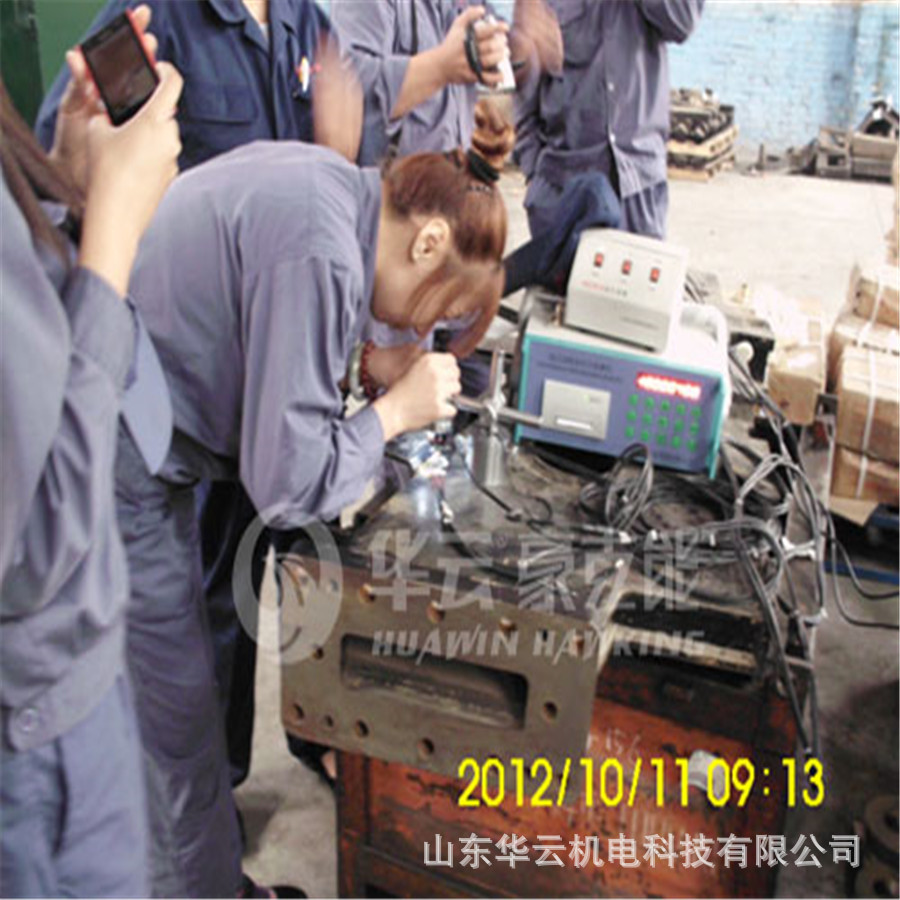

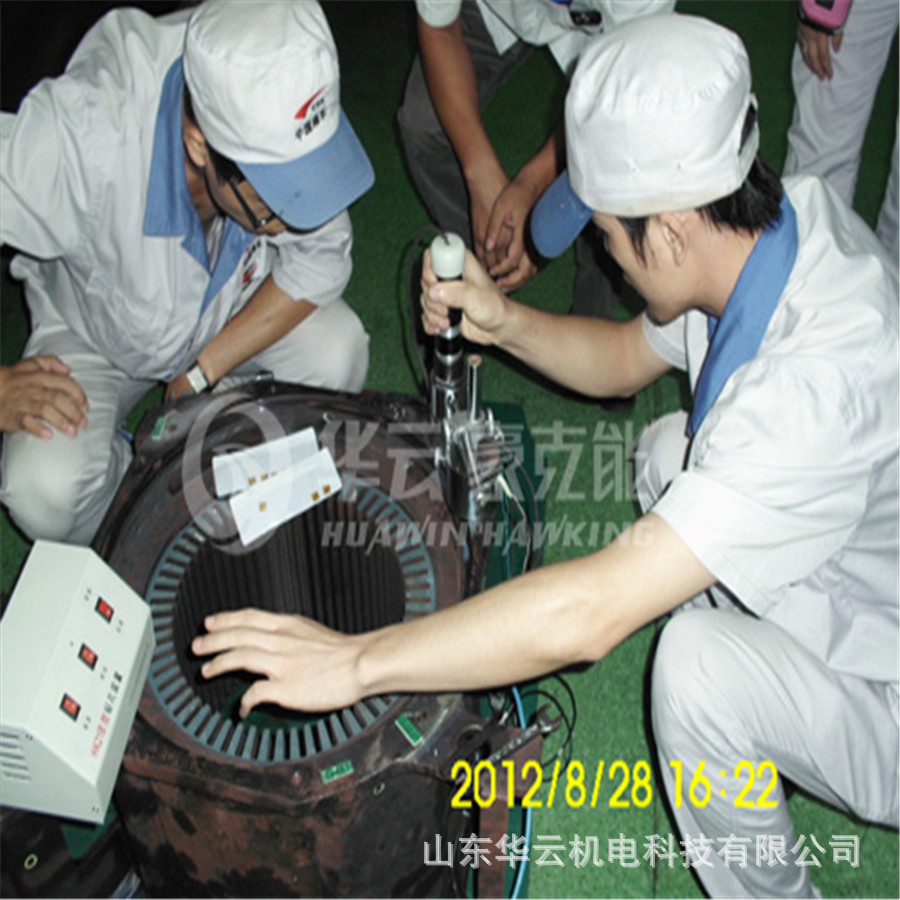

供应华云盲孔法应力应变测试设备 动态应变仪厂家直销 应力检测仪
动态应变仪检测原理：
将电阻应变片粘贴在被测构件的表面，当构件受力产生应变时，应变片随着构件的变形一起产生变形，应变片的阻值将发 生相应的变化，通过电阻应变测量仪器，测量出应变片中电阻值的变 化，换算成应变值，输出并由计算机记录下来，对记录的数据进行处 理，得到所需要的应变或应力值。
动态应变仪产品概述：
动态应变仪适用于测量构件高速变化的动态应力。本动态应变仪采用了先进的应变测试电路及进口高性能电子器件、直流 电压放大器，内置可调抗混叠硬件滤波器，利用千兆以太网通讯，单台计算机可以实现多通道动态信号同步测试和分析，为新一代高性能 动态应变仪。可广泛应用于航空航天、轨道交通、汽车工业、工程机 械、桥梁建筑、水利工程、生物医学、教学实验等行业各种结构的性 能测试和分析。
动态应变仪应用范围：
适用于各种线弹性材料的高速变化的应力、力、位移、荷重、扭矩等多种物理量的测量和分析；
可配接各种压电式传感器，实现振动速度、振动加速度、振动位移等物理量的测量与分析；
动态应变仪功能特点：
6 通道检测，各通道最大采样频率 450kHz，每个通道内置标准 校验模块。方便对设备进行数值校验。
多台级联后可实现 1000 通道检测。
各通道配有独立的 24 位 AD 相互独立，保证数字信号的量化精 度。每个通道设有独立的硬件抗混叠滤波器，最大程度保证各通 道数据检测互不干扰。
每个通道均可单独设置供桥电压，内置标准电阻，可设置全桥、半桥、1/4 桥不同的桥接模式，实现不同物理量的同步检测。 高精度和高速的采样率保证了该设备能捕获被测量对象的微小、瞬间的变化，从而展示物体真实的变化状态。 在设计及生产过程中，采用先进的抗干扰隔离技术，充分屏蔽静电、脉冲群、电磁辐射等干扰因素的影响。
技术参数：
1.支持通道数/每台：2 通道、4 通道、6 通道。可多台级联。
2.采样频率：450kHz。
3.供桥电压 2V、4V、8V。
4.应变系数：K=2.00。
5.平衡范围：使用桥路电阻的±1%(约 5000με)，微调范围±100με。
6.平衡方式及时间：自动平衡，平衡时间约 2 秒，平衡保持时间约48 小时。
7.输入阻抗：大于 100MΩ。
8.灵敏度：0.5V/100με（BV=2V）。
9.非线性：小于±0.1%F.S。
10. 校准值：±100με、±200με、±500με、±1000με、±2000με。
11. 增益：0、1/20、1/10、1/5、1/2、1;精度：0.5%。
12. 信噪比：大于 50dB。
13. 低通滤波（Hz）：10，100，300，1k，10k，F(100k)（-3dB±1dB），截止特性，-40dB/10 倍频程。
14. 采样方式：6 路并行采集。
15. 外触发：支持。
16. 触发脉冲宽度：≥0.1uS。
17. 最高采样频率：每通道都可达到 450KHz。
18. 最高吞吐量：3.6MB/S，最高可实现 4 路 450K 采样频率或者 6 路300K 采样频率。
19.连续采集：支持。
20.分辨率：24 位。
21.误差：<0.02%。
22.输入范围：-10～+10V（出厂默认）, -5V～+5V，4～20mA，0～20mA。
23.输入阻抗：>=10MΩ。
24.符合 IPC-9704 标准。
