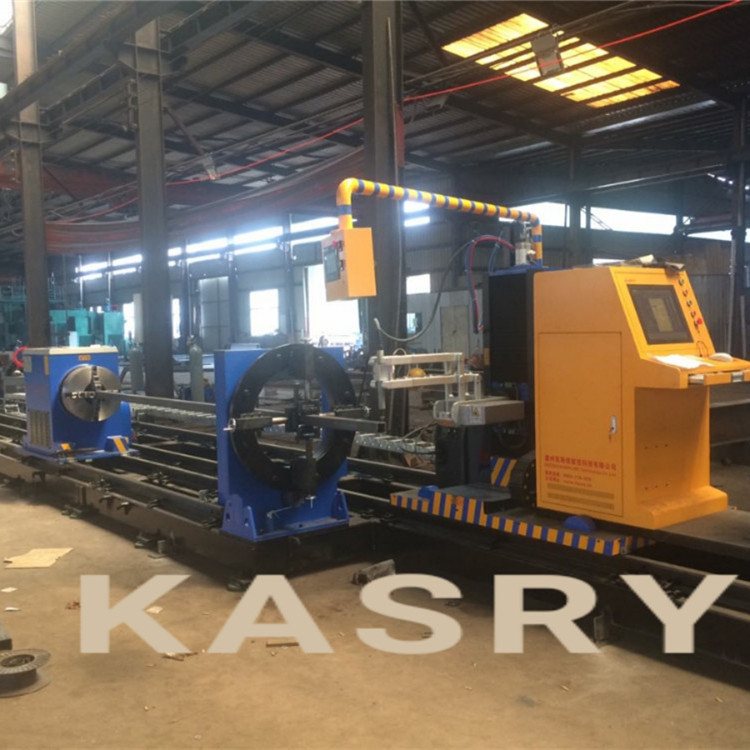

8轴相贯线切割机 数控异型管切割设备
1、八轴可以切割圆管、方管、矩形管、八棱管等异形管材。同时也可完成对这些管材开孔、弧口、坡口等工艺的切割。
2、八轴管子切割机是八轴七联动。分别是主卡盘旋转轴、副卡盘旋转轴、小车沿管子水平移动轴、割枪上升下降轴、小车轴向移动轴、小车径向移动轴、割枪轴向摆动轴、割枪径向摆动轴。
3、八轴有主轴卡盘和副卡盘，都是四爪卡盘。
8轴相贯线切割机是在五轴的基础上的延伸，可以切割圆管和方管，
八轴分为：主卡盘旋转轴，副卡盘旋转轴，管材推进轴，小车轴向移动轴，小车径向移动轴，割枪升降轴，割枪轴向摆动轴，割枪径向摆动轴
应用范围：钢结构，机械设备，农机，建筑幕墙
切割方管时只可以端部坡口，不可以主体坡口。
切割圆管尺寸：60-630 60-800
切割方管尺寸：100-400 100-500
有效切割长度为12m
设备整体尺寸：2m（宽）x17.6m（长）x2.2m（高）分为3节，采用整体地盘设计，底座整体通过铣床的加工，提高切割运行精度
使用研华工控机，可以直接在工控机上进行CAD制图，也配有图库，图库里有大量的图形，直接输入代码就可以生产口型，简单易学，可以满足一些小厂家工艺要求。
数控异型管切割设备支持异型管数控切割分为编程和控制软件，利用编程软件完成异型管复杂曲线切割编程，并不占用机床时间，大幅提高机床的使用效率并且便于管理。由于KASRY系统软件本身具有切割三维空间任意复杂曲线的功能，并可直接读取编程软件提供的机床代码，并由此来控制机床各轴的运动。因此，重要的是看编程软件如何完成异型管复杂曲线的编程。
