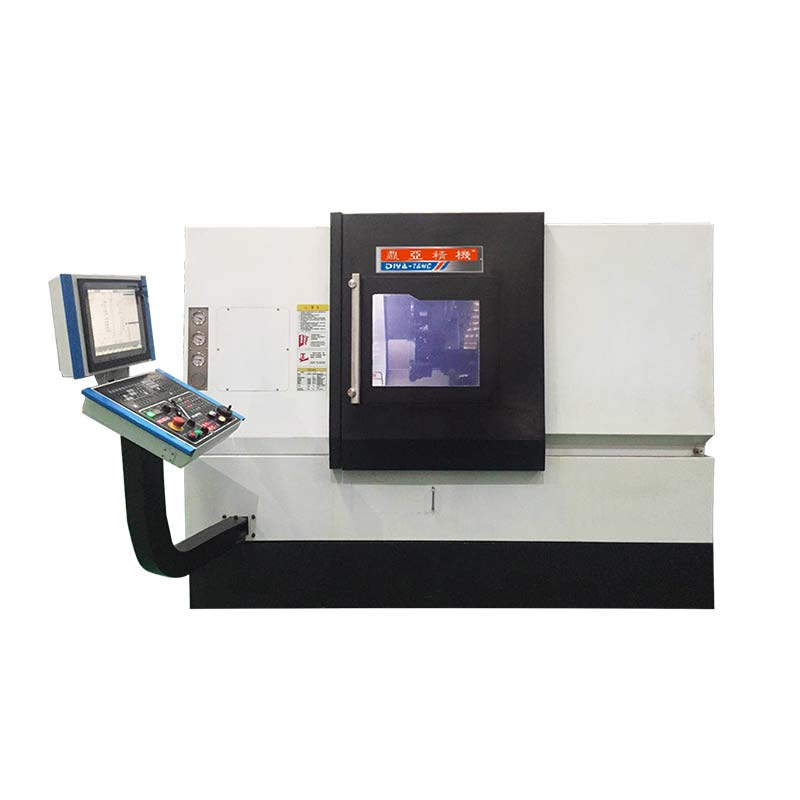

XL46车铣复合中心简介

1、X,Z,Y三轴行程:200×400×360mm
2、主轴传动方式为皮带式最高转速5000pm(单元主轴)
3、动力头标准为立式1*4卧式1*4满足客户径向钻攻铣的需求。
4、立柱为动三轴梁结构,防止由动力头长期不平衡受力导致托板变形,整体床身排屑非常好。内部肋骨强化,Z轴跨度400MM,高刚性
5、内防护采用单片式经久耐用,主轴离前方近操作方便换刀快。
8、主轴分度釆用无机械接触双回馈触感应分度,分辨率高响应快,配合液压锁紧实现高速旋转高速分度定位铣削刚性好。
7、电器箱采内分隔离式设计,将控制器之发热源部分予以分离,避免外界粉尘进入电箱;后侧使用风扇为扇热板散热。
8、三轴采用高精密滚珠螺杄,确保机台背隙与热变形长时间保持在低值。
9、乙轴釆用滚柱线轨快速移动速度为21m/min,三轴切屑进给8/8/8(m/min提供高速稳定之切削进给。
10、Ⅹ、Y轴也采用滚柱线轨,具有高刚性、低噪音、低摩擦性,可做快速位移及获得最佳循环精度。
11、所有成品均经过补正及循圆测试。以确保最佳定位精度及伺服特性。且机床岀货前经过严格的检验措施,确保机台的各项精度长期稳定。
12、液压尾座內部釆用镶铜套结构,黁磨损后维修方便,双压板M22螺丝锁紧,精度高,刚性好

名称	单位值
床身上最大回转直径	Φ 360mm
滑板上最大回转直径	Φ 120mm
最大加工长度	380mm
主轴通孔直径	Φ46mm
最大棒料直径	Φ40mm
主轴鼻端	A2-5
主轴最高转速	5000ipm(主轴单元）
主轴定位	±0.01°
夹紧方式	液压(646回转油缸）
筒夹型号	HL-42A5(锥度45°）
刀架形式	排刀(外圆5,内孔4)
刀具尺寸	20X20X100mm
动力头	径向4只，轴向4只
动力头电机	伺服1.3kW
动力头最高转速	3000rpm/min
动力头夹头	ER20
动力头最大钻铣直径	Φ10mm
动力头最大丝攻直径	M8
X/z/Y最大行程	200X400X360
X/Z/Y快速移动	18000mmX21000mmX18000mm/m im
X/Z/Y轴电机	1.38KW(130)
X/Z/Y轴重复定位	0.005mm
主电机	5.5kw
机床外形	2050X1600X1860(脚垫）
整机质量	3500kg

1、温度运行温度:常温20±20°C
保管搬运时:-30°C~50℃
最大变化比率:10℃/小时以内

2、湿度
连续:75%以下(不结露) 短时间:95%以下(不结露)

3、安装场所条件
(1) 不受外部振动影响。
(2) 不受腐蚀性气体影响。
(3) 避免阳光直射机床。
(4) 避免直接触外界风、气及调温的冷、热风
(5) 机床附近避免设置暖气等热源。
(6) 减少尘埃(避开铸件、焊接、板金车间等)。
(7) 避免漏水、浸水。

4、电源:3相380V±10%;50Hz±1Hz
