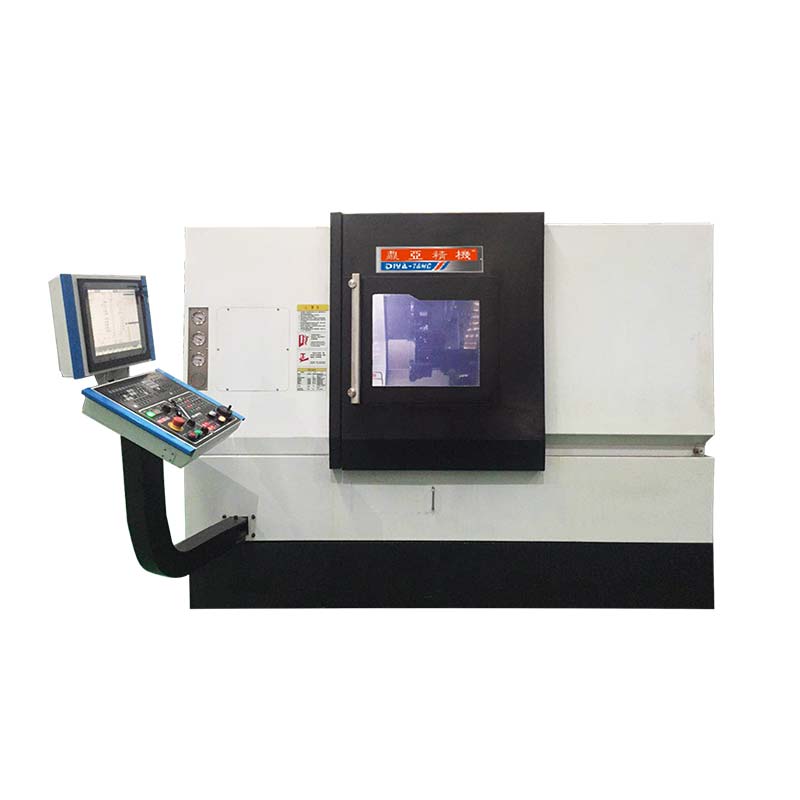

★超大型立柱稳固不变形。
★超大跨距底座，采 6 点支撑结构扎实，高速位移，不震动，不变形。确保机床刚性能承受 1G
以上的加速度。
★八轴联动高速位移达 X1 轴 30M/min,Y1 轴 10M/min,Z1 轴 30M/min，X2 轴 30M/min,Z2 轴
00M/min,Z3 轴 30M/min，C1/C2 速度快，节省加工时间。
★低惯性的主轴设计，高稳定性，伺服刀塔换刀快速准确，换刀时间为 0.5 秒，非常适合批量
小型零件加工。 性能与结构描述：
①床身：采蜂窝形肋结构布置提高吸振效果，整体铸件采用 40 度斜箱体设计，铸件内部采用肋
骨强化，达到高强度抗弯性，结构采用高级米汉纳铸件材质，经回火处理消除内应力，确保最
佳刚性精度持久性，高刚性结构源自于多年经验数据累积与合理化机构细长比设计，提高铸件
抗压缩与抗侧弯能力。
②主轴：采用角接触轴承，以保证主轴在整个速度范围内切削有力和平滑。配置 22KW 的交流伺
服马达，并且与主轴采用皮带传动方式，最大发挥电机效能，最大的扭矩。
③滚柱丝杠：选用 THK 大直径滚柱丝杠及伺服电机，并进行预拉伸，消除了热膨胀带来的影响。
丝杠由中央润滑系统自动润滑，以维持整个操作中的精确度。
④导轨：均采用 THK 高精度、超重负荷型线性导轨，独具两面约束结构，高刚性，并为快速移
动提供了保证,Y 轴采用人字姓结构，使机床具有极好的稳定性、刚性。
⑤伺服动力刀塔：配备有 12 把 BMT 形式刀具，拥有同类中的换刀时间（仅 0.5s）。任意双向选
刀，并自动为下一次换刀提供最近的路径，减少非切削时间。
⑥导轨全防护：机床全封闭；密封严密，不漏液
1：主轴技术参数
主卡盘尺寸（标准） A2-5 φ170mm（6 寸卡盘）
主刀塔形式 BMT55（任意 12 刀位安装动力刀或者无动力）
主轴通孔直径 φ42mm
刀座形式 (国际标准）
刀塔体上可装刀数 12pcs
主轴最大回转直径 φ170mm
最大加工直径 φ170mm
标准加工直径 φ150mm
最大加工长度 470mm
X 轴行程 150mm
Z 轴行程 470mm
Y 轴行程 + - 45mm
回转最高速度 5000RPM
2：副主轴技术参数
卡盘直径（标准） A2-4 φ150mm（5 寸卡盘）
主轴通孔直径 φ30mm
X 轴行程 150mm
Z 轴行程 470mm
回转最高速度 5000RPM
主轴外圆面径向跳动 ≤0.0015mm
重复定位精度 ≤0.003 mm
主轴电机传动方式 无级变速（5M 齿形皮带）
弹簧夹头 后推夹紧式
X1 轴快速移动 30m/min
Z1 轴快速移动 30m/min
Y1 轴快速移动 20m/min
X2 轴快速移动 30m/min
Z2 轴快速移动 30m/min
Z3 轴快速移动 30m/min
主轴马达功率 AC11kw
副主轴马达功率 AC7.5kw
X1/Z1/Y1/X2/Z2/Z3 马达 AC3.0 kw/ 3.0kw /2.2kw/3.0kw/3.0kw/2.2kw 总电器容量 35KVA
机床尺寸 4000*2400*2100mm（包括排屑机）
机床重量 6200kg
