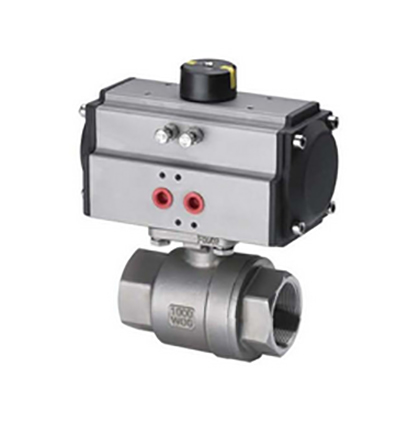

Q611F二片式气动球阀概述：
气动两片式球阀也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生 故障的机率。适用于轻工机械体积小空间窄的场合。
Q611F二片式气动球阀特点：
密封可靠，结构紧凑，易于操作和维修。此外，不锈钢二片式内螺纹球阀的流体阻力最小，其阻力系数与同长度的管段相等。不锈钢二片式内螺纹球阀在全开和全闭时，由于球体和阀座的密封面与介质隔离，因而高速通过阀门的介质不会对阀门密封面造成侵蚀。
按球体的结构形式来分类的属于浮动球阀。所谓浮动球阀是指球体浮动的，由两个阀座密封圈支承；关闭时，在介质压力作用下，球体本身能产生一定的位移，并紧紧压在出口端的密封圈上，保证出口端密封。
浮动球阀的结构简单，密封性能良好。由于球体所承受的工作介质载荷全部传给了出口端阀座密封圈，因此，这种结构只适用中、低压场合。
Q611F二片式气动球阀适用范围：
气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
技术参数：
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 二片是精铸阀体 | |||||||||
| 连接形式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 密封填料 | PTFE、柔性石墨 | |||||||||
| 流量特性 | 近似快开型 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | |||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||
| 死区 | 带定位器：小于全行程的2% | |||||||||
| 可调范围 | 250：1 | |||||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||
| 控制方式 | 开关俩位控制、4-20mA模拟量控制 | |||||||||
