一、UPVC电动塑料球阀概述：

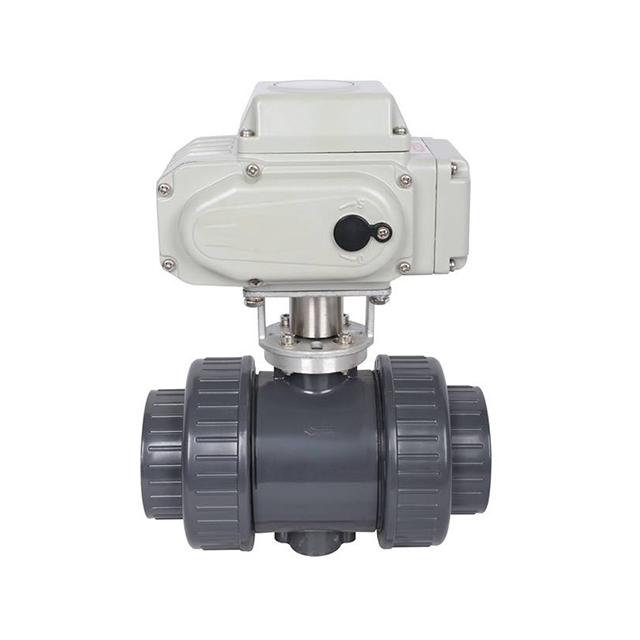

UPVC电动塑料球阀(pvc电动球阀)采用角行程电动执行器与塑料球阀组成，产品分为开关式、反馈式、调节式（智能型）三大类，近百种型号，电动塑料球阀可与各种球阀、蝶阀等阀门相匹配；可选用110V、220V、380V交流电源；输出力距从50NM～2000NM开闭时间从5～100秒；电动塑料球阀(pvc电动球阀)具有结构紧凑、外观精美、体小量轻、智能控制、性能可靠、品质优良、使用方便等诸多特点；电动塑料球阀广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。
二、UPVC电动塑料球阀特点：
1、产品质量可靠、设计、造型美观。
2、材质卫生无毒耐磨损、易拆卸、维护简单易行。
3、性能可靠：轴承牙口电气元件等关键零部件采用进口名牌产品。
4、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
5、精密耐磨：蜗轮输出轴一体化特殊锕合金锻造、强度高、耐磨性好。
6、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。
7、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障。
8、配套简单：采用单相电源、外接线路特别简单，也可做380V、直流电源。
9、使用方便：免加油、免点检、防水防锈、任意角度安装。
10、保护装置：双重限位、过热保护、过载保护(选装)。
三、UPVC电动塑料球阀选项参数：
电动执行器选配：DH-D系列
作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级： IP67、IP68可选 功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能 调 节 型： 输入4～20mA信号,实现阀门调节功能 备注: 电动执行器参数请另参考所选配的电动执行器
四、应用范围：
电动塑料球阀广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。
五、主要零件材料：
| 阀轴 | 聚氯乙烯 PVC |
|---|---|
| 环型螺母 | 聚氯乙烯 PVC |
| 阀体 | 聚氯乙烯 PVC |
| 端口 | 聚氯乙烯 PVC |
| 密封圈 | 聚四氟乙烯 P.T.F.E. |
| 球体 | 聚氯乙烯 PVC |
六、主要外形及连接尺寸：
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|---|---|---|---|---|---|---|---|
| 内螺纹尺寸G(") | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| L0(mm) | 207.5 | 207.5 | 207.5 | 207.5 | 207.5 | 207.5 | 207.5 | 207.5 |
| L(mm) | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
| H(mm) | 225.5 | 225.5 | 230.5 | 239 | 246 | 250 | 271.5 | 322.5 |
| 重量(Kg) | 5.6 | 5.7 | 5.8 | 6 | 6.3 | 6.5 | 7.3 | 7.8 |
