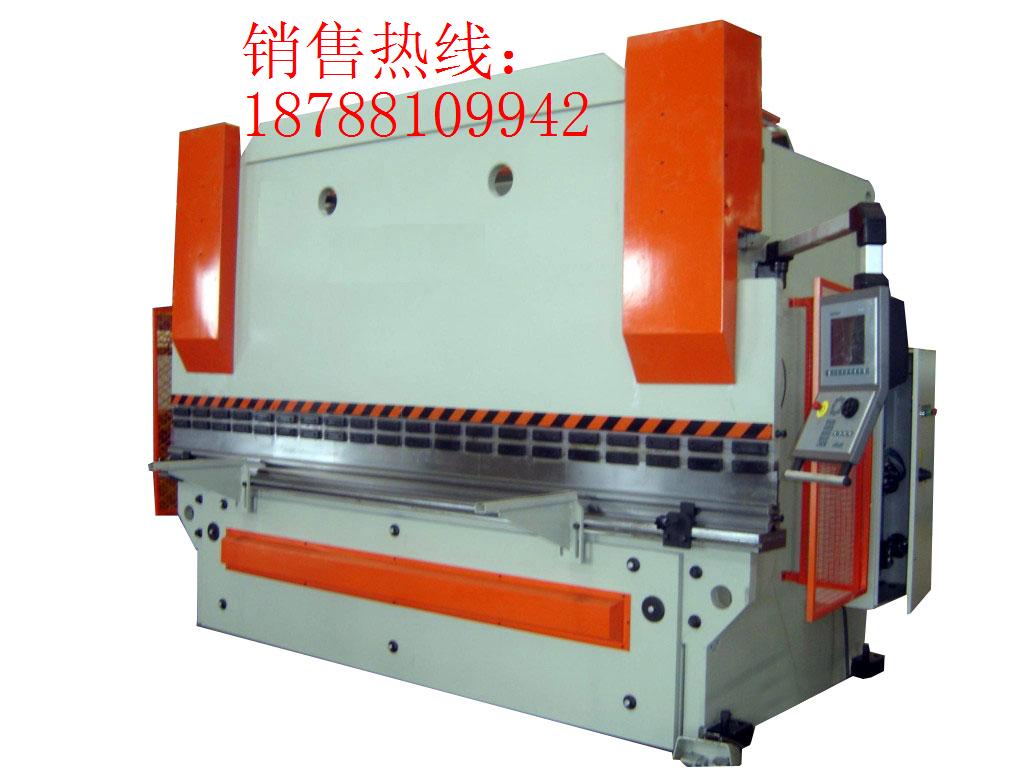

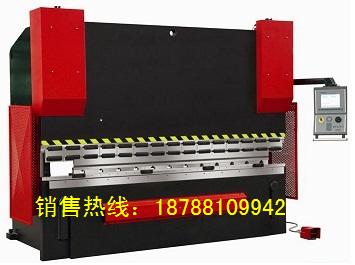

WD67K-160T/3200电液伺服数控折弯机
一、 主要配置
名称
数量
备注
数控系统
1套
荷兰Delem-DA41
光栅尺
2套
德国海德汉茵
伺服系统
1套
日本安川/EDB
主要电气元件
1套
法国施耐德和日本欧姆龙
液压系统（总成）
1套
德国博世
密封件
1套
日本华尔卡
配标准上下模
1套
配挂臂式数控后挡料
1套
银泰(高精度滚珠丝杆和直线导轨
二、机器的主要技术参数
序 号
名 称
单 位
数 值
1
公称压力
kN
1600
2
折弯长度
mm
3200
3
立柱间距离
mm
2540
4
滑块行程
mm
200
5
最大开启高度
mm
460
6
喉口深度
mm
320
7
滑块运动速度
快下
mm/s
100
8
工作
mm/s
10
9
回程
mm/s
100
10
主电机功率
kW
11
11
外形尺寸(L×W×H)
mm
3260×1700×2700
12
机器重量
kg
10500
13
机床精度
滑块重复精度
mm
≤±0.02
14
滑块定位精度
mm
≤±0.05
15
后挡料定位精度
mm
≤±0.10
三、 机器结构特点
机架采用全钢分体拼装结构，通过正火及高频振动消除内应力，保证机床的整体精度，有极佳的刚度，有极好的抗扭曲、抗倾斜能力。加厚的工作台板、加厚的滑块，使整体具有很高的刚性，因此折弯时滑块、工作台变形小，工件具有极好的直线度和角度一致性。
