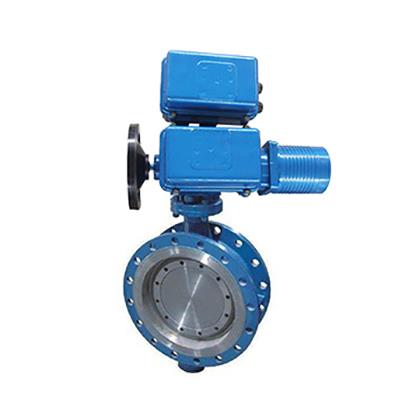

成都电动防爆蝶阀D971X 概述：
电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。
成都电动防爆蝶阀D971X 结构和原理：
电动调节蝶阀通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。 根据动作模式分类有：开关型和调节型。
开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。
调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。
成都电动防爆蝶阀D971X 主要用途：
各种工业自动化生产的管道流量、压力、温度的控制。例如：电力、冶金、石化、环保、能源管理、消防系统等。
成都电动防爆蝶阀D971X 主要技术参数：
| 公称通径 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 公称压力 MPa | 0.6 | ||||||||||||||||
| 介质温度 ℃ | 常温：-20～200（铸铁）；-40～250（铸钢）； 中温-40～450（铸不锈钢） | ||||||||||||||||
| 额定转角 ° | 0～90 | ||||||||||||||||
| 流量特性 | 近似等百分比 | ||||||||||||||||
| 环境温度 ℃ | -40～+450 | ||||||||||||||||
| 接管法兰 | 按JB78-59 对夹式法兰连接 | ||||||||||||||||
| 类别 | 直行程 | 角行程 | ||
| 常温型 | 中温型 | 常温型 | 中温型 | |
| 型号 | ZDLW-6B(K) | ZDLW-6B(K)G | ZDLW-6B(K) | ZDLW-6B(K)G |
| 规格 | DN600～1000 | DN50～500 | ||
安装与维护：
1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
施工、安装要点：
1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。
