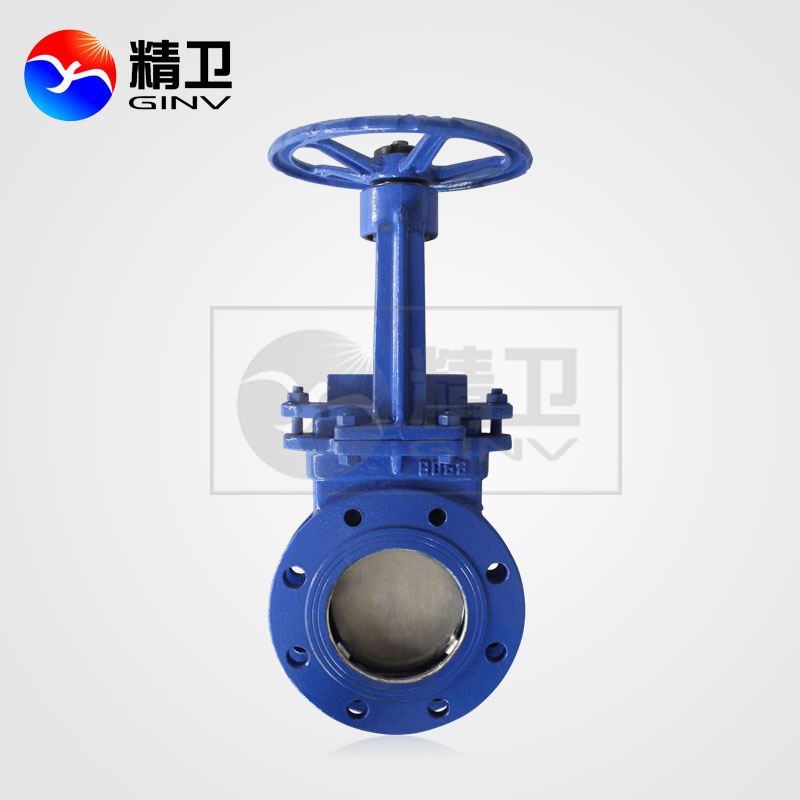

一、刀型闸阀特点：
插板阀又名手动刀型闸阀，手动刀形闸阀，采用手轮驱动，具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。面对极高温环境中，可以使用2520+喷涂陶瓷材料来适用。
二、应用范围及领域：
刀闸阀从八十年代进入我国。在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排灰、排渣。发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。到今天，全球刀闸阀用量最大的是美国和日本。
三、主要性能规范：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
四、主要零部件材质：
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢 |
不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
五、主要外形及连接尺寸(mm)：PZ73H、PZ73X、PZ73Y、PZ73F
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
8 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
10 |
|
|
80 |
46 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
12 |
|
|
100 |
52 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
14 |
|
|
125 |
56 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
22 |
|
|
150 |
56 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
29 |
|
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
38 |
|
|
250 |
68 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
66 |
|
|
300 |
78 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
100 |
|
|
350 |
78 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
119 |
|
|
400 |
102 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
195 |
|
|
450 |
114 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
285 |
|
|
500 |
127 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
389 |
|
|
600 |
154 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
529 |
|
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
790 |
|
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24-M30 |
680 |
850 |
|
|
900 |
203 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
900 |
|
|
1000 |
216 |
1220 |
1160 |
1115 |
2500 |
28-M30 |
700 |
1050 |
|
|
1200 |
254 |
1450 |
1380 |
1325 |
2800 |
32-M36 |
800 |
1300 |
|
|
1.6 |
50 |
43 |
160 |
125 |
99 |
285 |
4-M16 |
180 |
8.5 |
|
65 |
46 |
185 |
145 |
120 |
295 |
4-M16 |
180 |
10.7 |
|
|
80 |
46 |
200 |
160 |
135 |
315 |
8-M16 |
220 |
13 |
|
|
100 |
52 |
220 |
180 |
155 |
365 |
8-M16 |
220 |
15 |
|
|
125 |
56 |
250 |
210 |
185 |
400 |
8-M16 |
230 |
23.5 |
|
|
150 |
56 |
285 |
240 |
210 |
475 |
8-M20 |
280 |
31 |
|
|
200 |
60 |
340 |
295 |
265 |
540 |
12-M20 |
360 |
40.7 |
|
|
250 |
68 |
405 |
355 |
310 |
630 |
12-M22 |
360 |
70 |
|
|
300 |
78 |
460 |
410 |
375 |
780 |
12-M22 |
400 |
107 |
|
|
350 |
78 |
520 |
470 |
435 |
885 |
16-M22 |
400 |
129 |
|
|
400 |
102 |
580 |
525 |
485 |
990 |
16-M27 |
400 |
215 |
|
|
450 |
114 |
640 |
585 |
545 |
1100 |
20-M27 |
530 |
305 |
|
|
500 |
127 |
715 |
650 |
609 |
1200 |
20-M30 |
530 |
410 |
|
|
600 |
154 |
840 |
770 |
720 |
1450 |
20-M36 |
600 |
550 |
|
|
700 |
165 |
910 |
840 |
788 |
1700 |
24-M36 |
600 |
820 |
|
|
800 |
190 |
1025 |
950 |
898 |
2000 |
24-M36 |
680 |
950 |
|
|
900 |
203 |
1125 |
1050 |
998 |
2300 |
28-M36 |
680 |
1020 |
|
|
1000 |
216 |
1255 |
1170 |
1110 |
2500 |
28-M42 |
700 |
1120 |
|
|
1200 |
254 |
1485 |
1390 |
1325 |
2800 |
32-M48 |
800 |
1480 |
