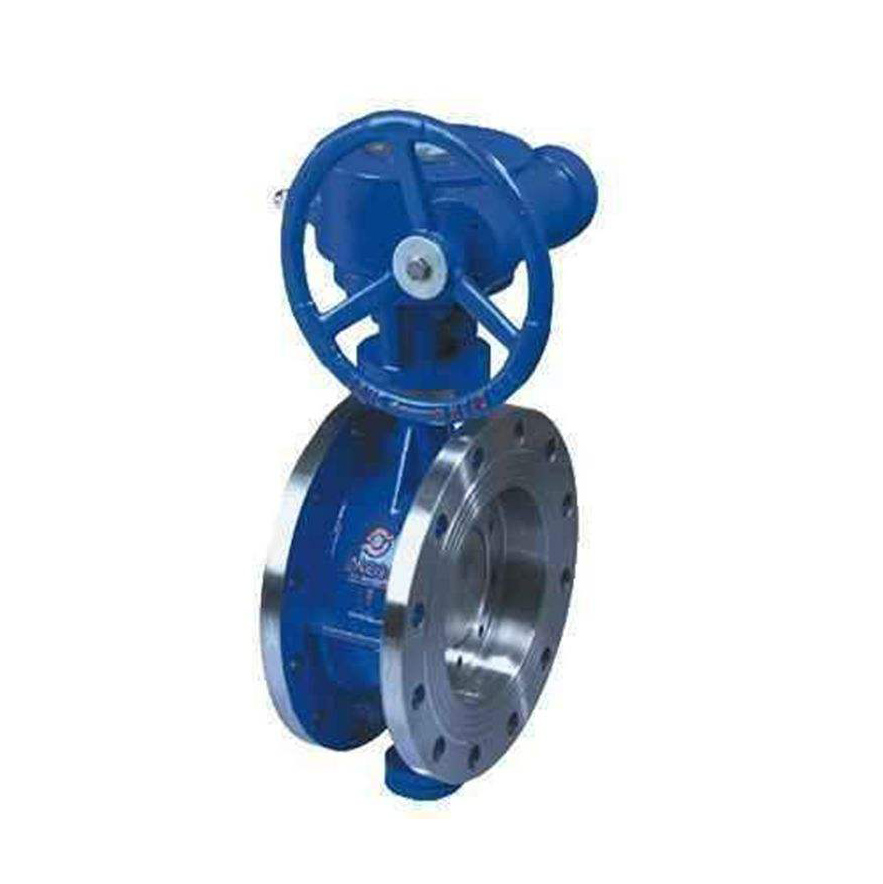

D343H硬密封三偏心法兰蝶阀产品概述：
重庆大才阀门制造有限公司专业生产D343H蜗轮传动多层次法兰硬密封蝶阀（三偏心多层次硬密封法兰蝶阀）系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：开启力矩小，灵活方便，省力节能。三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。耐高压、耐腐蚀、耐磨损、使用寿命长等。
D343H硬密封三偏心法兰蝶阀标准参数：
设计标准 :GB/T12238-1989；JB/T8527-1997，
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000 ，GB/T9115.1-2000；GB/T9115.2-2000，
结构长度:GB/T12221-1989，
压力试验:GB/T13927-1992；JB/T9092-1999。
D343H硬密封三偏心法兰蝶阀技术参数：
| 公称通径 | DN（mm） | 50～2000 | 50～500 | |||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 渗漏率 | ＜0.1×DNmm3/s（符合GB/T13927-92标准） | |||||
| 适用温度 | 碳钢:-29℃～425℃ 不锈钢-40℃～600℃ | |||||
| 适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 | |||||
| 驱动形式 | 蜗杆蜗轮传动、气传动、电传动 | |||||
D343H硬密封三偏心法兰蝶阀零件参数：
| 公称通径 | DN（mm） | 50～2000 | 50～500 | |||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 渗漏率 | ＜0.1×DNmm3/s（符合GB/T13927-92标准） | |||||
| 适用温度 | 碳钢:-29℃～425℃ 不锈钢-40℃～600℃ | |||||
| 适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 | |||||
| 驱动形式 | 蜗杆蜗轮传动、气传动、电传动 | |||||
